主板复位电路（主板复位电路主要由下述哪些部件组成?）

10-15 17阅读

怎样判断主板时钟电路复位电路是否正常?

如一台使用PLASMA数控系统的大型加工中心，系统不能启动，CRT无报警显示。经检查±5V、±12V、±24V电源电压正常，时钟电路正常。怀疑是系统主板的问题，在检查复位电路时，发现CPU复位端无复位脉冲。进一步检查发现复位端一个3k/0.5W电阻开路，更换后系统启动正常。

可以用诊断卡判断，一般诊断卡上都有时钟复位灯，时钟要常亮为正常，复位为一闪即灭为正常。

（图片来源网络，侵删）

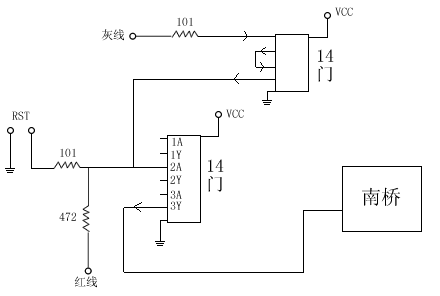

如果所有复位测试点在短接RST之后，都没有电压跳变，说明南桥没有工作，查其他供电时钟是否正常，如果供电时钟正常，南桥坏，如果只是个别测试点不正常，查不正常测试点到南桥之间的线路。

检查时钟晶振和复位电路：时钟晶振是主板上的一个重要元件，它提供主板所需的时钟信号。如果时钟晶振损坏或工作不正常，主板就无法获得正确的时钟信号，导致无法启动。复位电路则负责在开机时将主板上的各个部件复位到初始状态。如果复位电路有问题，主板也无法正常启动。

主板复位电路

主板复位电路是计算机主板上的一种重要电路，用于在启动或异常情况下重置系统到初始状态。在计算机启动过程中，主板复位电路会发出一个复位信号，确保所有硬件组件都从已知的初始状态开始运行。这个信号会重置中央处理器（CPU）的内部寄存器和内存控制器，以及其他关键硬件设备的状态。

在8XX系列芯片组的主板中，固件中心B205和时钟发生器芯片也会接收到复位信号，这些信号同样由南桥提供，常态为3V，复位时降为0V。复位电路的工作原理可以通过图解来理解：当电源VCC接通时，电容C开始充电，通过10K电阻，使得单片机进入复位状态。

（图片来源网络，侵删）

AT89C51的上电复位电路，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1uF。

修时一般从RESET开关和电源插座的第8脚入手主板复位电路常见故障解决方法如下：测量RESET开头的一端有无3V高电平，如果没有，检测复位开关到电源插座之间的线路故障，并更换损坏的元器件。

在主板上，电路的构成主要是由触发电路、供电电路、时钟电路、复位电路构成的。它们之间相互协调相互控制，才能保证计算机能够正常运行并合理工作，同时及时反应用户发出的相关指令。

主板没有时钟和复位信号的维修方法

1、维修方法：首先检查主板上的时钟晶振和复位电路是否正常工作，然后尝试重新插拔或更换相关硬件组件，如BIOS芯片、CMOS电池等，最后如果问题依旧存在，可能需要考虑更换主板。

2、对于整块主板都没有时钟的故障，应首先检查时钟芯片的供电是否正常。对于SLOT1和Socket370得主板其供电为3V和5V两个。如果这两个电压同时消失，会造成整个主板都没有时钟。P4得主板其时钟芯片供电只有3V，若没有次供电，同样会造成整个主板都没有时钟。

3、修复这个问题的第一步是确认是否确实没有时钟芯片。如果是因为时钟芯片损坏或丢失，可以考虑购买一个新的时钟芯片并替换掉原来的。如果是因为与时钟芯片相关的电路故障，可能需要借助专业的电子技术来修复。在修复主板时，需要特别注意选购合适的时钟芯片。

4、南北桥的话就是南桥应该没发出复位信号，这个的首先南桥各大供电需要正常。时钟需要正常，要发出复位的话，还需要ATXPG。

5、，北桥的问题，CPU电压出来了，证明电源好信号是正常的，换北桥。3，无复位，查供电，有的板子插上假负载不显示正常供电，要放CPU的。另外CPU确定是好的，在查时钟信号有没有，有的板子上假负载也量不出，差主时钟，确定无误，再查复位，复位最容易坏的就是南桥主供电了，最后PG信号。

6、主板复位电路的问题时钟电路主要是在系统主板上，它是大规模集成电路赖以工作的基本条件。它是以晶体振荡器为基础，在电路中产生恒定的方波信号。晶体停振，就像人的心脏停止跳动一样，使系统处于瘫痪状态。晶振工作正常后，系统电路才能在CPU的指挥下按晶振时钟的节拍工作。

计算机主板电路的四种类型

1、一般来说，计算机电源可分为两种结构，即AT和ATX两个类型和种类。而目前大部分计算机采用的都是ATX结构的电源。ATX结构电源在结构上一般有大约20条引脚。主板供电电路主板供电电路并不是为主板供电的电路，而是专门为CPU进行供电的电路。

2、主板大多为矩形电路板，上面安装了组成计算机的主要电路系统，大多有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。

3、当然，有部分苛求“小”的厂商(如艾葳(Iwill)、浩鑫)干脆效仿笔记本电脑，将电源改为外置设计，准系统主机内只提供一个输入接口和必要的连接线路。

4、我们最常用的主板中的二极管，共有：整流二极管、稳压二极管、发光二极管、开关二极管这四种。这四种类型的二极管在我们日常生活中是比较常见的，电视机主板、电脑主板等所用的都是这几种类型的二极管。

电脑主板复位电路短路怎么办

1、哪一个位置的复位电路短路？可以用断开法，断开I/O芯片和南北桥试试哪位置短路。

2、主板复位电路常见故障解决方法如下：测量RESET开头的一端有无3V高电平，如果没有，检测复位开关到电源插座之间的线路故障，并更换损坏的元器件。如果有高电平，检测复位开关到南桥是否有低电平输出，如果没有，检测复位开关到南桥的线路故障，并更换损坏的元器件。

3、复位电路产生的复位脉冲把程序计数器清零，使CPU从存储器中调出初始化文件，对各控制芯片端口进行初始化。如果复位电路不良，系统会发生紊乱、死机等故障。一般用示波器观察复位脉冲时，应反复通断电源，在开关每次接通的瞬间观察复位脉冲。复位脉冲应为理想的矩形方波。若无复位脉冲，应检查复位电路中的电阻、电容、晶体管等。

4、复位电路产生的复位脉冲把程序计数器清零，使CPU从存储器中调出初始化文件，对各控制芯片端口进行初始化。如果复位电路不良，系统会发生紊乱、死机等故障。一般用示波器观察复位脉冲时，应反复通断电源，在开关每次接通的瞬间观察复位脉冲。复位脉冲应为理想的矩形方波。

5、就是检查接到机箱前面板的那几根线和主板上接口连的对不对。如果真是主板坏了，你修不了。

6、检查方法为开机后拔掉与主板PW_ON接口相连的面板开关，直接用小螺丝刀短接跳线，观察主机是否还出现4秒关机故障。如果故障消失，就可以断定开关电路存在问题。
