五孔插座接线图解（五孔插座接线图解视频讲解）

五孔插座的接线图是如何呢?

接线图如下：红线是火线；蓝线是零线；黄线是地线。注意这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。

准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。

墙壁开关插座一开五孔单控开关的两种接线方式，以下是实物示意接线图：电源插座带开关，并且这个开关去控制灯，只需要按照国家规范去连接即可。先将插座上的L端与开关的L端连接在一起，去接电源来的火线（国家规范为红、绿、黄色线。

五孔墙壁插座接线办法：五孔插座接线图如下。原理：左线与左对齐，右线与右连接，中间用于接地。五孔插座：每个连接孔后面的洞上有三个布线孔，标记L(火)、N(零线)和另一个符号E。取线约3厘米，用老虎钳取下电线的绝缘部分，使铜线漏出，两个螺纹拧在一起，穿过孔，然后拧紧螺丝。

步骤如下：1 首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。2 然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。3 L代表火线，N代表零线，地线符号代表地线。

请教一开五孔接线图

一开五孔开关接线图：五孔插座是由一个两插和一个三插组成的电源插座，其由绝缘材料制成。五孔插座比较能合理的利用空间资源，比较经济实惠，比较方便。

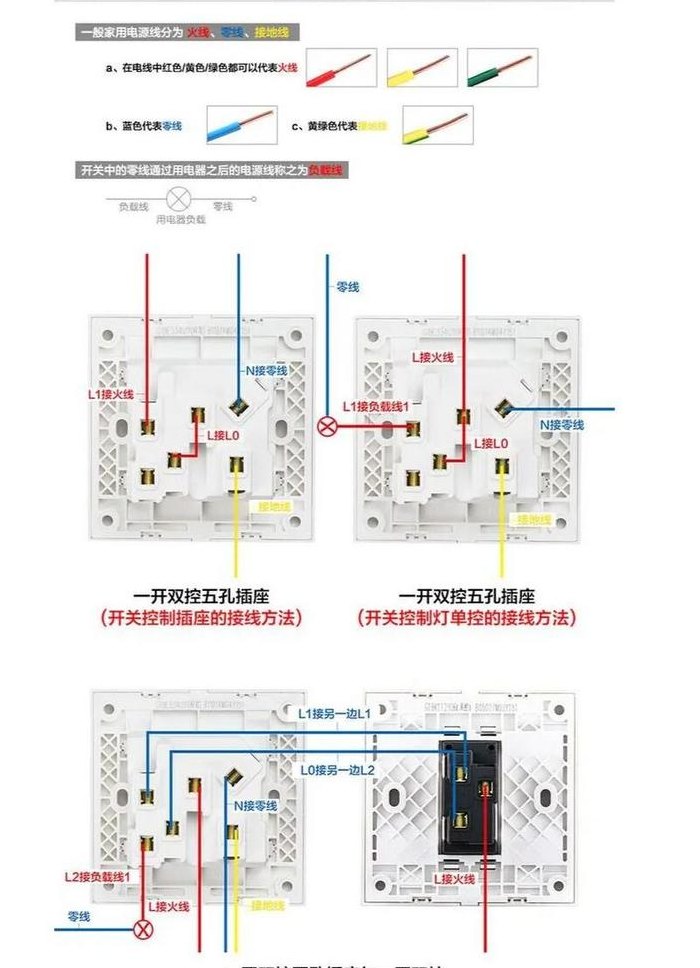

一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。

一开带五孔的插座分为两种类型，一种是一开单控带五孔的插座，另一种是一开双控带五孔的插座。

单开双控五孔插座接线图

1、准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。

2、准备一个单开双控五孔插座。 检查插座背面，确保理解其结构，如下图所示： 在开关插孔上连接两根导线。 接着，将这两根导线继续连接到另外两根导线上。 确保开关插孔与插座插孔正确串联，如下图所示： 完成以上步骤后，接线工作就结束了。

3、如图即可。虚线是代表你的上图的开关和插座边线，小方框代表接线孔。L是开关中心触点，按下时，接通L1，灯亮，抬起时，灯灭：L2是另一路电器的控制线，没有就不接。五孔插座内部已经连接好，外面的接线孔如图接线后，保持始终有电状态（不受开关控制）。

4、理解图示：根据图示，可以看出开关和插座之间的连接线为虚线，小方框代表接线孔。 开关接线：开关的中心触点L用于控制灯的亮灭。当按下开关时，L接通L1，灯亮；抬起开关时，灯灭。如果使用另一路电器，则需要连接L2线，如果没有这路电器，则不接。

带开关五孔插座怎么接线图解

双控开关带五孔接线方法如下：首先要了解接线柱，一般情况下，插座的背面有七个接线柱，分别标有【 L】、【N】、【E】【L11】、【L12】、【L21】、【L22】，其中【L】接火线，【N】接零线，【E】接地线。

五孔带开关插座接法图片如下：首先电线的颜色一定要按照标准要求选用，火线可以选用黄色，绿色，红色三种，或者是三种中的一种。零线要选用淡蓝色，地线要选用黄绿双色，这为以后接线以及维修留下方便。插座的接线必须遵守左零右火上接地的原则。

一开五孔插座有4个接线端口的，开关控制插座的接线方法 开关控制插座的接线方法，开关打开后插座才可以使用，一开五孔插座有4个接线端口的说明开关和插座内部已经串联，是比较方便的。

带开关五孔插座的接线图解如下： 单开五孔插座开关分为几种类型，包括前纳单控、双控，以及开关为一个接线端的共4个接线端口，还有开关为两个接线端的共5个接线端口，共有4种接线方法。 对于一个接线端口的一开五孔插座，开关控制插座的接线方法是，开关打开后插座才能使用。

开关与五孔插座的连接方法如下：五孔插座里面是有线结构，我们只需要接上电源就可以了。五孔插座背面有五个端子，分别标有L、N、E、LL1L1然后将L、N、E接火线、零线、地线。

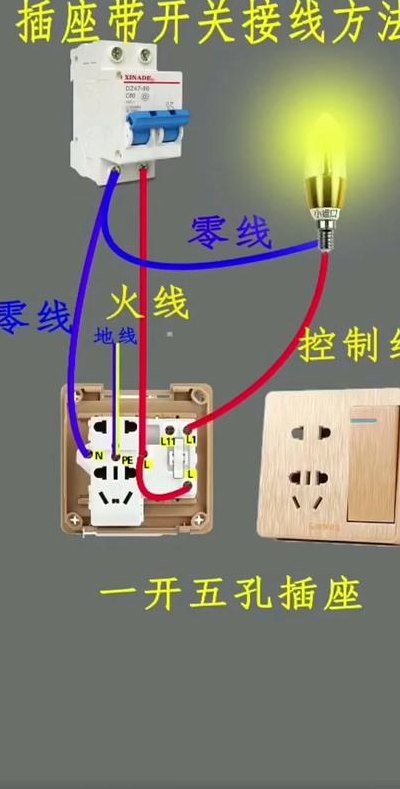

开关控制插座的接线如图所示：开关控制灯的百五孔插座接线如图所示：其中：红色代表火线；蓝色代表零线；黄色代表地线。当开关控制插座时，带电导线与开关的一个触点相连，另一个触点与插座的l之间引出一条短导线，零线与N相连，地线与E相连。

五孔插座怎么接线?

五孔开关怎么接线五孔开关中的L、N、E三个接线柱分别连接火线、零线、地线；||短红线柱应与L和L1相连，火线与L11连接，零线与N连接，地线与E连接；||若是想要弄独立开关，那么短红线连接L和L1，火线连接L1或L，零线连接N，地线连接E。

接线的时候首先是从三孔插座的火线和零线各引出一条线到两孔的火线和零线上，接线之前接好之后，把电源线的火线，零线以及底线分别和相对应的地方接在一起。接线完成之后，把外框上上，拧上螺丝就可以了。

五孔插座接线方法 首先观察五孔插座背面，我们可以看到标记为L、N、E(或PE)的三个接线端子， L代表火线，N代表零线，标记着E(或PE)表示地线。先将火线与五孔插座的L接线端子连接，然后将零线与N接线端子连接，把黄绿双色线与地线端连接。

开关控制插座： 火线接L1 ； 找一段电线，将电线的一端接L11（L12 空着不接），电线的另一端接L ； 零线接N ； 地线接〨（如果没有地线，此处也可以空着不接）。
