1、最好拍照上传，以便给你标注清楚如何连接，因为每个厂家的产品结构和接口标注都是有差别的。

2、接在开关的一个接线孔内，开关的另一孔出来进入三孔的一个接线孔内，墙洞中出来的蓝线（220V零线的进线），直接接在三孔的一个接线孔内，接好地线就可以了。

3、首先将一根黄色的电线接入到开关控制的L1接线柱。之后将一根红色的电线接入到开关控制的L2接线柱。之后再将一根黄色电线接入插孔端的L3。之后将L1跟L3接线柱的线连接起来。之后将一根红色电线连接L2接线柱。之后将两根红色线同时接入插孔的L4接线柱。

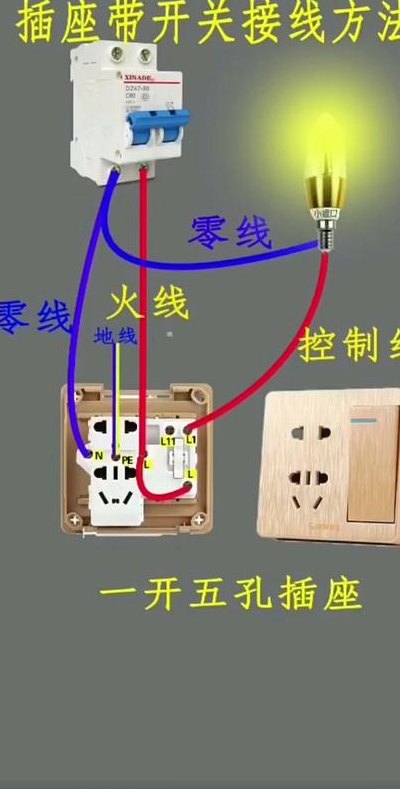

4、一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联 接线的注意事项：接线的时候断电，零火线分清楚。

五孔带开关的插座怎么接线

1、第一种是开关控制插座接法；第二种是插座即插即用开关另控负载，比方：照明等接法。电路前方刺进开关区域的接线桩任一插孔，零线刺进N孔，地线刺进地线孔。五孔插座的内部已连好，只需接入对应的电源即可。

2、第一种是开关控制插座接法；第二种是插座即插即用开关控制负载，例如照明设备。电路前方插入开关区域的接线桩任意插孔，零线插入N孔，地线插入地线孔。 五孔插座的内部已经连接好，只需接入对应的电源即可。

3、亲，五孔开关插座一般有两种接法，一种是开关控制插座接法，一种是插座即插即用开关另控负载，比如照明等接法。电路火线插入开关区域的接线桩任一插孔，零线插入N孔，地线插入地线孔。五孔插座怎么接线，五孔插座接线五孔插座的内部连接好后，只需接入对应的电源就可以。

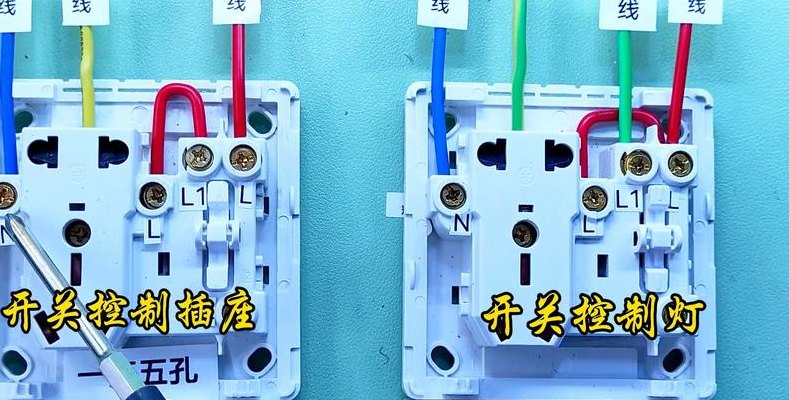

4、五孔插座的接线方法如下：L孔接火线，N孔接零线，E孔接地线。 短红线应连接L孔和L1孔，火线连接L1孔或L孔。 零线连接N孔，地线连接E孔。 若要安装独立开关，短红线连接L孔和L1孔，火线连接L1孔或L孔，零线连接N孔，地线连接E孔。

带开关的五孔插座怎么接线

第一种是开关控制插座接法；第二种是插座即插即用开关另控负载，比方：照明等接法。电路前方刺进开关区域的接线桩任一插孔，零线刺进N孔，地线刺进地线孔。五孔插座的内部已连好，只需接入对应的电源即可。

电线颜色按照标准选择，火线为黄色，绿色，红色中的一种。零线为淡蓝色，地线为黄绿双色。插座的接线需遵守左零右火上接地的原则。五孔插座的左面那个插孔接的是零线，右边的插孔接的是火线，三孔插座的上面那个孔接的是地线。

第一种是开关控制插座接法；第二种是插座即插即用开关控制负载，例如照明设备。电路前方插入开关区域的接线桩任意插孔，零线插入N孔，地线插入地线孔。 五孔插座的内部已经连接好，只需接入对应的电源即可。

亲，五孔开关插座一般有两种接法，一种是开关控制插座接法，一种是插座即插即用开关另控负载，比如照明等接法。电路火线插入开关区域的接线桩任一插孔，零线插入N孔，地线插入地线孔。五孔插座怎么接线，五孔插座接线五孔插座的内部连接好后，只需接入对应的电源就可以。

断电：在进行任何电器安装或维修工作之前，务必先关闭电源总开关，并使用电压表确认电源已经断开。 准备工具：准备好所需的工具，如螺丝刀、剥线钳、电线钳等。 检查线路：在接线之前，先检查线路是否符合国家电气安全标准，确保线路没有短路或漏电等问题。
