天方地圆的最简单方法（天方地圆教程）
天方地圆的展开平面作法怎么画

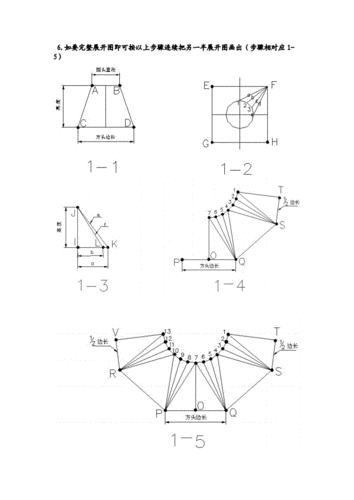

首先，根据给定的尺寸绘制主视图。 接着，依据尺寸精确绘制俯视图。 然后，将俯视图中的圆周均分为12等份，如③所示，并用直线连接各个点，分别标记为线线线3和线4。 制作一条宽度与线1相等的线段，并做一条垂线，其长度等于主视图中的①高度，垂直于线1，在点A处相交。
上图是半部展开，是用折弯机加工的下料图，需要两块对齐焊接成天方地圆。
计算原理很简单，就是将圆等分的点与方形角点，分别连线，求出平面长度后，再与垂直高度两者的平方和开根号得出实长，这样就可画展开图了。无论你再会算都很麻烦。建议你用程序《钢构CAD》来完成。这个程序会自动画平立面图及展开图，你可从中看看学习一下，这就是最好的实例的。谢谢，望采纳。
求天方地圆最简单的制法
在基准面上绘制直径为100mm的圆形草图，确保红色标记处留有0.01mm的间隙，如图1所示。 以绘制圆的基准面为基础，创建一个新的基准面。 在新基准面上绘制一个110mm x 110mm的方形，并将方形的四个角倒圆角。红色区域应保留0.01mm的间隙，如图2所示。
先在基准面上绘制草图直径100的圆，红笔圈处留0.01mm的间隙如下图 以绘制圆的基准面为基础新建一个基准面 在新建的基准面上画110*110的方形，方形4个角倒一点圆角。红色地方留0.01的间隙如下图 画好两个草图，点击放样折弯按钮，选择已画好的两个草图，设置参数。
通风管道中的“天方地圆”结构件在安装工程中扮演着重要角色。为了制作这种结构件，可以利用CAD软件自动化地展开和放样。以下是天方地圆放样的详细步骤： 首先，根据实际尺寸绘制侧视图和俯视图。
在制作天方地圆的模型时，首先从基准面开始，用红笔绘制直径为100mm的圆，确保圆周留有0.01mm的间隙，作为后续加工的基础。接着，创建一个新基准面，画出一个110mm*110mm的方形，四个角添加适当的圆角，并同样预留0.01mm的空隙。
天圆地方放样步骤：（1）先将上圆均分为若干等分，并将上圆各等分点与矩形角点依次相连，即将其分成若干个小三角形；（2）利用直角三角形定理先求出其在投影面上的长，再利用该值与天圆地方的高求出各连线空间实长。
第一步，画天圆地方的圆。在SolidWorks里新建一个零件草图，并在左侧设计树里右键单击前视基准面，并选择菜单里的正视于图标如下图所示：然后在绘图区域中绘制如下图所示的天圆地方的圆，圆的半径为R（这里我们取80）。
谁能告诉我风管中的天方地圆和大小头、弯头的计算方法呀,先谢谢了
1、首先确定大圆弧顶点距离底面的垂直高度H，该高度等于大小头的高度乘以底半径除以大径与小径之差，再除以2。 计算大圆弧的半径R1，通过勾股定理，R1是底半径的平方加上H的平方的平方根。 计算小圆弧的半径R2，同样使用勾股定理，R2是凳扰顶半径的平方加上(H减去大小头高度)的平方的平方根。
2、圆的大小头展开放样，你可以使用这个免费且好用的方法。问题六：谁能告诉我风管中的天方地圆和大小头、弯头的计算方法呀，先谢谢了 5分 大小头展开料计算： 划大圆弧的顶点距底面垂直高H=大小头高×底半径÷(大径－小径)÷2。 划大圆弧的半径R1=√(底半径+H)。
3、首先在俯视图上把圆均分成12等分或16或20 24 28 ，反正得能被4整除，（因为是天方是四个角），数越大就越好，但就越不好算，现在就拿12等分来说吧。
4、《天方地圆》通常指的是通风管道的一个特殊部件，其形状为上部为方形，下部为圆形，用于管道变径或改变方向。 《圆弯头》是通风管道中常见的部件，用于平滑管道走向的改变，减少气流阻力。
5、我开发了一个小程序，它可以无缝集成到CAD中运行，而不会影响CAD的原始界面。正如一位网友所提到的，这个程序适用于钢构CAD。下面是程序图解的图片。附图展示了部分展开图，这是通过折弯机加工得到的下料图，它需要两块材料对齐并焊接成天方地圆的形状。正如古人所言，“相信我不如相信真理”。
6、不知你要做的高度（长度），给你定为500吧，其它的三言两语说不清楚，你就按照这个图画就行了，图中只画出了方圆变化的料，其它拼接咬缝的量、与法兰连接的翻边等等自己延伸连在上面。
天方地圆放样下料方法
1、天方地圆放样下料方法是一种常见的金属板材切割方法，适用于各种形状和尺寸的金属板。工具 粉笔、钢尺、钢板。操作步骤 使用钢尺和粉笔，比例按1：1画下料图，在钢板上尺规作图，尺量长度为天圆地方内半径。继续画圆弧，尺量长度为天圆地方外半径。
2、展开图采用三角形法放样下料，即把整个展开图分成若干个三角形进行计算放样。所输出数据已作板厚处理，可直接根据数据在板材上下料，具体可参照展开示意图按如下方法放样（展开图1）：？ ？ (1)、画一任意直线段，长度等于L，两端点分别为A、B。
3、根据钣金工艺，可以采用放样的方法有三角法和计算法。方法可以在很普通的钣金手册上查询到。最好用最方便的天圆地方展开放样，就是用软件：钢勾CAD5，这是目前最容易的，比例都应按1：1画图下料。天方地圆，也叫方变圆，是连接管道和风机设备的零件。
