梁支座负筋示意图（梁支座负筋图片）

今天 3阅读

钢筋算量时如何判断通长筋,支座负筋?

通长筋一般是写在集中标注或者跨中，支座负筋一般是原位标注，当然如果支座负筋无标注那么集中标注也是该支座处的负筋。

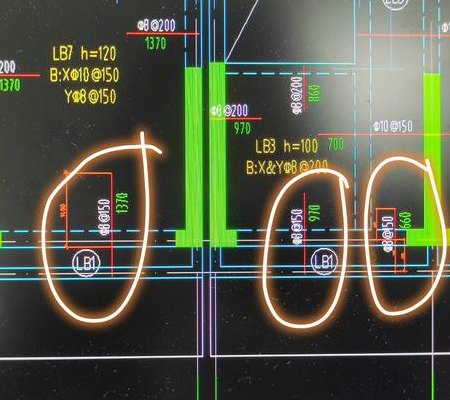

问题一：支座负筋的计算方法端支座负筋长度：第一排钢筋长度 = 本跨净跨长/ 3 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 3 +锚固）；第二排钢筋长度 = 本跨净跨长 / 4 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 4+锚固）。

（图片来源网络，侵删）

②轴中支座的左边上部应和右边一样，平法规定可省略不标注；上排3根之两角筋就是通长筋、中间一根是上排的负筋、第二排两根是下排负筋。①轴端支座上部没有原位标注就是只有两角筋是通长筋。

知道钢筋算量基本方法钢筋算量有很多的公式和计算方法，这里我们只列举几个典型算法。

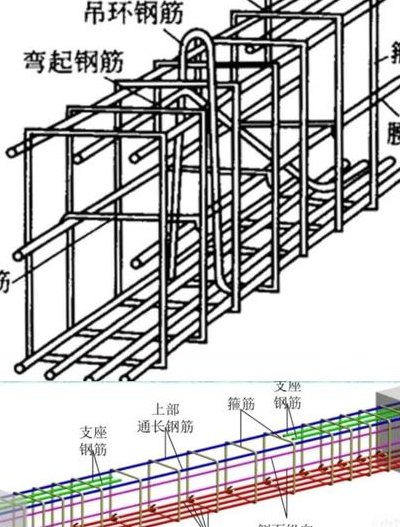

上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值端支座负筋端支座负筋长度：第一排为Ln/3+端支座锚固值；第二排为Ln/4+端支座锚固值下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

框架梁钢筋计算公式：长度＝净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当hc-保护层（直锚长度）Lae时，取Max（Lae ，0.5hc＋5d）当hc-保护层（直锚长度） ≤ Lae时，必须弯锚，算法为：hc-保护层＋15d；取0.4LaE＋15d。

（图片来源网络，侵删）

史上最全钢筋知识:快速识别负弯矩筋、贯通筋、拉结筋、分布筋、受力筋...

1、分布筋位于板中，与受力钢筋垂直，用于固定受力钢筋位置，并分散板上的荷载。直径小，满足构造要求，不计算荷载。箍筋固定主钢筋，满足斜截面抗剪强度，同时抵抗剪力，是梁和柱抵抗剪力的环形钢筋。架立筋梁上部的钢筋，仅起架立作用，无实质意义，但抵抗负弯矩，两端与负弯矩钢筋搭接。

2、依据板的开间与进深跨度，短跨方向的钢筋是受力筋，长跨方向的钢筋是架立筋。通过直径区分，直径大的是受力筋，小的是分布筋。通过布置区分，下部的正弯矩筋为受力筋，上部垂直分布的钢筋为分布筋；对于负弯矩筋，反之。分布筋：位于板中，垂直于受力钢筋，固定位置并分散荷载。

3、负筋即负弯矩钢筋，承受下部受拉为正的弯矩，梁板位置上层钢筋在支座处一般为上部受拉，因此称为负弯矩钢筋。支座有负筋通常指梁的支座部位，抵消负弯矩的钢筋。板负弯矩筋板面筋示意图展示板的负弯矩筋分布。

4、负弯矩筋、贯通筋、拉结筋、分布筋、受力筋的区分如下：负弯矩筋：位置：位于梁板上部，承受负弯矩。作用：确保梁板在承受负弯矩时的结构稳定性。贯通筋：位置：贯穿整个梁体。作用：既可受力又可架立，根据需要可搭接或焊接，增强梁的整体性。拉结筋：位置：填充墙与柱之间。

5、板的受力筋与分布筋的区分方法如下：单向板：短跨方向的为受力筋，长跨方向的是架立筋；双向板：所有方向的钢筋均为受力筋；直径大小：粗的为受力筋，细的是分布筋；布置位置：正弯矩筋在下方，分布筋在其上部；负弯矩筋情况相反。

梁的钢筋配图

可参照，宽300*高850 上部支座处纵筋三排从上至下依次：2根直径18/4根直径25/4根直径25，腰筋6根直径14，底部钢筋三排从上至下依次：4根直径22 4根直径25 4根直径25。箍筋采用二级钢直径14间距150，制作加密区为跨度的1/4。主梁需考虑抗震，次梁不需考虑抗震。

混凝土强度等级C25，梁截面240×500，纵筋二级钢du(HRB335)，箍筋一级钢(HPB235)。梁上部纵筋2根直径10mm钢筋；梁下部纵筋5根直径25钢筋分两排布置，下排3根，上排2根；梁侧面设置4根直径10mm腰筋(梁两侧各设置2根)，用直径6mm间距300拉筋拉结；箍筋直径8mm间距150梁全长布置。

典型钢筋混凝土梁截面图如下，其中主要包括上部受力纵筋，下部受力纵筋，箍筋，侧面构造钢筋或抗扭筋。

侧向钢筋一般是按构造定，600高的梁一般是2根14的钢筋。箍筋直径按计算定，400宽的梁一般是四肢箍筋，就是按图所示。拉筋一般是同箍筋直径，也有直接说明直径按8mm的，间距一般是按箍筋间距的二倍。

悬挑梁的上部钢筋受拉，下部钢筋受压。阳台下方悬挑梁受到方向向下的均布荷载，其弯矩图如图所示：悬挑梁根部上部存在较大弯矩，在悬挑梁的上部需要配置抗拉钢筋，而悬挑梁底部只需要满足构造要求即可。一般情况下上部钢筋配筋较大。

图中表示上部钢筋为6根直径为28mm的HRB400级钢筋，下部也是一样的。最后一排表示抗扭钢筋的型号、根数、直径。图中表示抗扭钢筋为HRB400级钢筋的抗扭钢筋，8根，梁两侧各4根，直径为18mm。

绝缘柱是什么？

绝缘子是一种用于隔离电气设备的部件，以防止电流直接接触或泄漏到不应导电的物体上。绝缘子是电气设备中重要的绝缘元件，广泛应用于电力系统、电子设备等领域。其主要功能是隔离带电部分，确保电流在设备内部正常流动，同时防止电流外泄或接触其他不应带电的部分，从而保证设备和人员的安全。

绝缘子是安装在不同电位的导体或导体与接地构件之间，能够耐受电压和机械应力作用的器件。绝缘子种类繁多，形状各异。不同类型的绝缘子结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。

零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。

绝缘子是一种关键的绝缘设备，主要应用于架空输电线路中，确保电力系统的稳定运行。早期，绝缘子主要用于电线杆，随着技术的进步，它们被广泛应用于高压电线连接塔的一端，通过悬挂多个盘状绝缘体来增加爬电距离。

建筑图纸钢筋表示求解答

1、[ 或 A——HPB300] 或 B——HRB33HRBF335{ 或 C——HRB400、HRBF400} 或 D——HRB500、HRBF400E字是混凝土施工验收规范规定的带抗震性能的钢筋的标示，不表示钢筋强度等级。如：HRB335E、HRB400E、HRB500E。HRBF335E、HRBF400E、HRBF400E。

2、级钢筋的标记为Φ，这表示一个圆圈中间有一根竖线并向上伸出圆圈，而2级钢筋则在Φ符号的上方增加了一条横线。3级钢筋的标记更为复杂，它是一个圆圈内有两根竖线，这两根竖线同样向上伸出圆圈，同时在竖线的下方还有一条横线。

3、HRB500的钢筋符号通常为Φ后跟钢筋的直径数值，并标注HRB500。它属于四级钢筋。以下是关于HRB500钢筋的详细解符号表示：在图纸或规范中，HRB500钢筋通常用Φ表示其直径，同时在旁边或下方标注“HRB500”以指明其级别和强度。钢筋级别：根据国标规定，HRB500钢筋被明确为四级钢筋。

4、弯曲性能：按下表规定的弯心直径弯曲180度后，钢筋受弯曲部位表面不得产生裂纹。牌号公称直径a 反向弯曲性能：根据需方要求，钢筋可进行反向弯曲性能试验。反向弯曲试验的弯心直径比弯曲试验相应增加一个钢筋直径。先正向弯曲45度，后反向弯曲23度，后反向弯曲23度。
