空调系统概述

空调系统是一种用于调节室内温度、湿度、气流速度和空气洁净度的设备。它由各种组件组成，包括压缩机、冷凝器、膨胀阀和蒸发器等。这些组件通过循环工作，将热量从室内转移到室外，以实现室内温度的控制。

空调系统结构

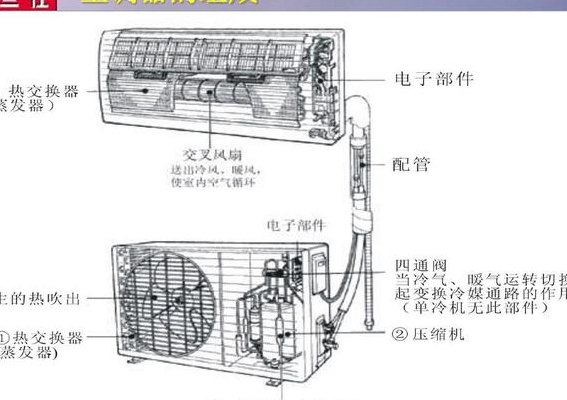

空调系统的结构可以用一张示意图来解释。首先，空调系统包括压缩机，它的作用是将低压气体压缩成高压气体，从而增加其温度和压力。接下来，高压气体进入冷凝器，通过散热的方式释放热量，使气体冷却成为高压液体。然后，高压液体通过膨胀阀减压，同时变成低温低压状态，进入蒸发器。在蒸发器中，液体吸收室内热量变成低压蒸气，最终进入压缩机循环往复。

压缩机

压缩机是空调系统中的核心组件，其作用是将低压、低温的蒸气吸入并压缩成高压、高温的蒸气，从而提高制冷剂的温度和压力。压缩机通常采用往复式或旋涡式结构，通过机械压缩和排气工作来完成这一过程。

冷凝器

冷凝器是空调系统中用来冷却高温高压制冷剂的部件，其作用是将高压蒸汽冷却成为高压液体，释放出热量。冷凝器通常安装在室外，利用室外空气的散热效果来实现高温高压制冷剂的冷却。

蒸发器

蒸发器是空调系统中用来吸收室内热量的部件，其作用是将低压液体制冷剂吸收室内热量变成低压蒸汽。蒸发器通常安装在室内，通过循环风扇或者背压力来实现低压液体的蒸发过程。

膨胀阀

膨胀阀是空调系统中用来控制制冷剂进入蒸发器的装置，其作用是调节制冷剂的流量和减压，从而控制蒸发器中的压力和温度。膨胀阀可以根据系统需要采用不同类型，如热力式膨胀阀、电动比例阀等。

安全阀和控制系统

空调系统中还包括各种安全阀和控制系统，用来监测系统的压力、温度和流量，保证系统运行的安全和稳定。这些安全阀和控制系统可以通过传感器、控制器和执行器等组件来实现，从而实现系统的自动控制和保护功能。

结尾

空调系统结构图能够清晰地展现空调系统中各个组件的功能和相互关系，帮助人们更好地理解空调系统的工作原理和运行过程。通过对空调系统的结构进行解析，人们可以对空调系统有一个更加全面的认识，为空调系统的安装、维护和故障排查提供有力的支持。
