示波器的原理（国产示波器）

示波器原理简述

示波器是一种用于观察电信号随时间变化波形的电子测量仪器。它可以精确地显示出电压信号的波形，并且能够对信号进行各种分析，如频率、振幅、相位等。因此，示波器在电子工程、通信工程、物理实验等领域中有广泛应用。示波器的工作原理 输入信号采集 示波器通过探头将被测信号从测试点引入。

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

示波器的标准信号源CAL，专门用于校准示波器的时基和垂直偏转因数。示波器前面板上的位移旋钮调节信号波形在荧光屏上的位置。4 输入通道和输入耦合选择 1)输入通道选择-输入通道至少有三种选择方式：通道通道双通道。

，原理：示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。示波管的基本结构，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。电子枪的作用是释放并加速电子束。其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

显示器显示波形的原理：如果只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的是一条竖直亮线。要能显示波形，必须同时在水平偏转板上加一扫描电压，使电子束的亮点沿水平方向拉开。

双踪示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和预前触发能力。

示波器的原理与使用

示波器是一种用于观察电信号随时间变化波形的电子测量仪器。它可以精确地显示出电压信号的波形，并且能够对信号进行各种分析，如频率、振幅、相位等。因此，示波器在电子工程、通信工程、物理实验等领域中有广泛应用。示波器的工作原理 输入信号采集 示波器通过探头将被测信号从测试点引入。

用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。下面介绍用示波器观察电信号波形的使用步骤。1 示波管和电源系统 1)电源：示波器主电源开关。当此开关按下时，电源指示灯亮，表示电源接通。

一个直流电压加到一对偏转板上时，将使光点在荧光屏上产生一个固定位移，该位移的大小与所加直流电压成正比。如果分别将两个直流电压同时加到垂直和水平两对偏转板上，则荧光屏上的光点位置就由两个方向的位移所共同决定。

，原理：示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。示波管的基本结构，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。电子枪的作用是释放并加速电子束。其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

示波器是一种测量电信号的仪器，它的原理是利用电子束在荧光屏上留下的痕迹来显示信号的波形。示波器的核心部分是电子枪，它会发射出一束高速电子流，经过一系列的电子透镜和偏转电极的控制，最终在荧光屏上形成一个点。

示波器的工作原理和使用方法是什么

1、示波器是一种用于观察电信号随时间变化波形的电子测量仪器。它可以精确地显示出电压信号的波形，并且能够对信号进行各种分析，如频率、振幅、相位等。因此，示波器在电子工程、通信工程、物理实验等领域中有广泛应用。示波器的工作原理 输入信号采集 示波器通过探头将被测信号从测试点引入。

2、示波器的标准信号源CAL，专门用于校准示波器的时基和垂直偏转因数。示波器前面板上的位移旋钮调节信号波形在荧光屏上的位置。4 输入通道和输入耦合选择 1)输入通道选择-输入通道至少有三种选择方式：通道通道双通道。

3、示波器的工作原理是：示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

4、，原理：示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。示波管的基本结构，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。电子枪的作用是释放并加速电子束。其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。

5、示波器是一种测量电信号的仪器，它的原理是利用电子束在荧光屏上留下的痕迹来显示信号的波形。示波器的核心部分是电子枪，它会发射出一束高速电子流，经过一系列的电子透镜和偏转电极的控制，最终在荧光屏上形成一个点。

示波器的原理和使用以及注意事项的介绍

1、示波器使用时的注意事项 (1)热电子仪器一般要避免频繁开机、关机，示波器也是这样。(2)作定量测量时，应先将示波器通电预热10分钟以上，使机中各元件在热稳定状态下工作，否则由于机内元件温度处于上升过程，影响测量结果。

2、定期校准示波器，保证测量精度。校准内容包括探头校准、垂直系统校准、水平系统校准等。 清洁 保持示波器干净，特别是显示屏和通风口。使用干净的软布擦拭，避免使用含酒精或化学试剂的清洁剂。 存储 长时间不使用时，将示波器放置在干燥、无尘、无强磁场的环境中。避免阳光直射和极端温度。

3、示波器工作原理 示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器的原理是什么

1、示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

2、示波器的工作原理是利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（传统模拟示波器的工作原理）。示波器是一种用途十分广泛的电子测量仪器。能把肉眼看不见的电信号变换成可视化图像，便于研究各种电现象的变化过程。

3、示波器是通过对数据的采集，经过A/D转换之后，又通过软件进行编程等一系列的技术而制造出来的具有高性能的电子电工测量仪器。主要有示波管、垂直偏转系统和水平偏转系统以及主机构成。它能在屏幕上以图形的方式来显示和观测被监测信号的轨迹变化，是一种最常用的电子测量仪器。

4、示波器是一种用于观察电信号随时间变化波形的电子测量仪器。它可以精确地显示出电压信号的波形，并且能够对信号进行各种分析，如频率、振幅、相位等。因此，示波器在电子工程、通信工程、物理实验等领域中有广泛应用。示波器的工作原理 输入信号采集 示波器通过探头将被测信号从测试点引入。

示波器的工作原理和使用方法

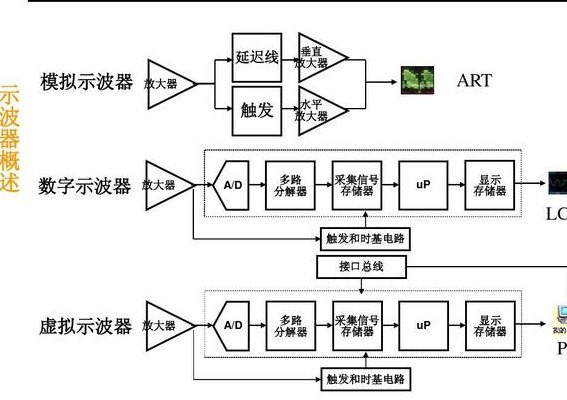

信号进入放大器后，会进行水平和垂直的同步处理。模拟示波器使用锯齿波扫描来驱动水平轴，而数字示波器则通过ADC（模数转换器）将模拟信号转换为数字信号，并存储在存储器中。

)输入通道选择-输入通道至少有三种选择方式：通道通道双通道。选择通道1时，示波器仅显示通道1的信号；选择通道2时，示波器仅显示通道2的信号；选择双通道时，示波器同时显示通道1和通道2的信号。维修中以选择通道1或通道2为多。2)输入耦合方式输入耦合方式-交流、地流、直流。

首先需要将示波器的探头连接到待测电路上，探头的接地端必须连接到电路的地线上。如果是测量信号源的输出，可以直接将探头插入信号源的输出端口。步骤二：调整示波器 接下来需要调整示波器的各项参数，包括触发源、时间基准、垂直灵敏度等。
