工程制图标题栏尺寸（工程制图标题栏尺寸标准A4）

工程制图边框尺寸是多少?

1、在一般情况下，A4纸的工程制图边框线应该在3mm到5mm之间，A3纸应该在5mm到7mm之间，B1纸应该在10mm到14mm之间。此外，还需要根据不同的行业和要求来确定边框线的宽度和颜色。一般来说，工程制图边框线应该为粗线，粗细一般在0.3mm到0.5mm之间。边框线的颜色通常为黑色或者灰色，以突出其他内容的重要性。

2、长96，宽28。工程制图中的方框叫做标题栏，位于图框的右下角，看图的方向应与标题栏的方向一致。在学校课本中规定该比例尺寸为长96宽28。工程制图主要由制图基本知识、制图基本技能、基础理论、图样表达基础、零件图、装配图的读图与绘制等几个模块组合的。

3、A1图纸的尺寸为841mm×594mm，其装订边框尺寸通常为10mm。 A2图纸的尺寸为594mm×420mm，其装订边框尺寸通常为5mm。 A3图纸的尺寸为420mm×297mm，其装订边框尺寸通常为3mm。 A4图纸的尺寸为297mm×210mm，其装订边框尺寸通常为20mm。

标题栏尺寸标准是多少?

标题栏尺寸标准：长96，宽28。工程制图中的方框叫做标题栏，位于图框的右下角，看图的方向应与标题栏的方向一致。在学校课本中规定该比例尺寸为长96宽28。一般来说，标题栏的尺寸应当适中，既要确保标题的突出和醒目，又不能过于占用空间。

A1纸标题栏的尺寸为594毫米×841毫米。它是一种常用于海报、宣传画和绘图等领域的纸张尺寸，提供了更大的创作空间和展示效果。无论是在商业广告还是艺术创作中，A1纸都能满足您对于展示和呈现信息的需求。如果您需要制作大型海报或宣传画，不妨考虑使用A1纸，它会给您带来更好的效果和体验。

长96，宽28。工程制图中的方框叫做标题栏，位于图框的右下角，看图的方向应与标题栏的方向一致。在学校课本中规定该比例尺寸为长96宽28。工程制图主要由制图基本知识、制图基本技能、基础理论、图样表达基础、零件图、装配图的读图与绘制等几个模块组合的。

GB/T 10609规定了技术图样中标题栏的基本要求、内容、尺寸与格式。《技术制图 标题栏》GB/T 10601-2008代替原国家标准GB/T 10601-1989，规定了技术制图中标题栏格式。

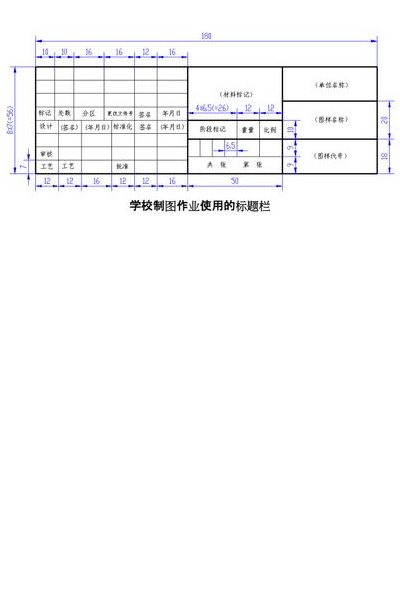

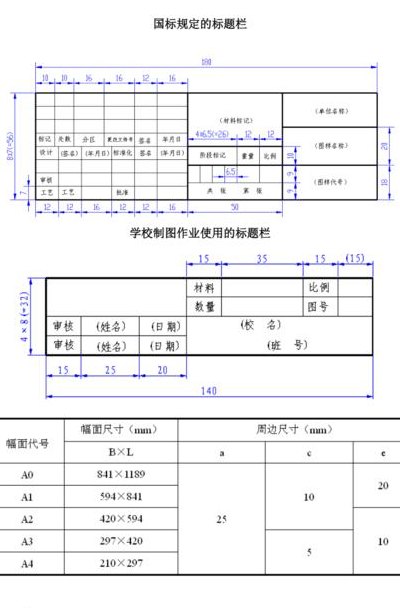

图框标题栏尺寸如下：国家规定的标准标题栏尺寸为56mm（高）*180mm（宽）。学校制图作业使用的标题栏尺寸为32mm（高）*140mm（宽）。图纸标题栏的外框尺寸为180mm（宽）*56mm（高）。

工程制图右下角标题栏尺寸A4

A4标题栏和其他的标题栏一样，尺寸180X30，字体采用长仿宋字，字体高度5mm。标题栏内应该包含以下内容：零件名称，图号，数量，材料，所属装配部件名称、图号；设计（后面设计者签名）校对，审核，批准；公司名称；备注等。

详细来说，A0、AAAA4图纸的图框尺寸分别对应其纸张大小。例如，A0图纸的标准尺寸为841mm x 1189mm，因此其图框尺寸也会接近这个范围。这些标准尺寸确保了图纸的规范化和统一性，便于存档、交流和使用。至于标题栏和明细栏，它们的尺寸和样式往往根据具体的工程制图标准或公司内部规定来设计。

A4图纸是一种常用的标准纸张规格，它尺寸为210mm x 297mm，而A4图框是在这个纸张规格的基础上，通过添加四周的边框和标题栏所构成的一个标准图框。在工程设计中，A4图框通常是一种重要的标准，它的尺寸是规定好的。

这个尺寸的图框标题栏的尺寸为长180毫米，宽56毫米。主要是为了满足工程制图的规范和标准。这个尺寸是根据国际标准化组织的ISO 216标准规定的，这个标准规定了纸张的尺寸和规格，A4纸是常用的工程图纸尺寸之一，其大小适中，方便携带和打印。

a2工程制图标题栏尺寸

标题栏尺寸为180X56毫米。 在A2工程制图中，标题栏的标准尺寸为180X56毫米。 机械制图通常优先选择A类标准图纸进行绘制。 工程设计是基于一组设定的目标，运用相关的科学知识和技术手段，通过有组织的活动来实现这些目标。

X56mm。在a2工程制图标题栏尺寸是180X56mm，机械制图优先采用A类标准图纸。工程，是指以某组设想的目标为依据，应用有关的科学知识和技术手段，通过有组织的。

a2纸的尺寸为594mm×420mmA2纸指的是国际通用标准A2规格的纸张，其大小为594mm×420mm，是A3纸的两倍A2纸中文名是大四开A2纸，就是将A型基本尺寸的纸折叠2次，所以一张A2纸的面积就是基本纸面积的2的2次方分之。

工程制图标题栏尺寸

长96，宽28。工程制图中的方框叫做标题栏，位于图框的右下角，看图的方向应与标题栏的方向一致。在学校课本中规定该比例尺寸为长96宽28。工程制图主要由制图基本知识、制图基本技能、基础理论、图样表达基础、零件图、装配图的读图与绘制等几个模块组合的。

标题栏尺寸标准：长96，宽28。工程制图中的方框叫做标题栏，位于图框的右下角，看图的方向应与标题栏的方向一致。在学校课本中规定该比例尺寸为长96宽28。一般来说，标题栏的尺寸应当适中，既要确保标题的突出和醒目，又不能过于占用空间。

请问您想问的是”工程制图右下角标题栏尺寸是多少吗？“该尺寸宽为180mm、高为56mm。根据《技术制图标题栏》的国家标准规定，标题栏的外框尺寸宽为180mm、高为56mm。在长9宽28的工程制图中，标题栏的位置通常位于图框的右下角，看图的方向应与标题栏的方向一致。

A4纸图框标题栏的长度为180毫米，宽度为56毫米，这一尺寸设计旨在符合工程制图的标准和要求。 该尺寸遵循国际标准化组织(ISO)的ISO 216标准，该标准对全球纸张尺寸进行了规定。A4纸作为工程图中常用的纸张尺寸之一，因其适中的大小，便于携带和打印，广受欢迎。

根据中华人民共和国国家标准GB/T 10601-2008《技术制图 标题栏》的规定，机械制图的标题栏标准尺寸为180毫米×56毫米。标题栏的文字方向应与看图方向一致，其外框用粗实线绘制，内部界线用细实线表示。此外，标题栏的右边线和底边线应与图框线重合。

这个尺寸的图框标题栏的尺寸为长180毫米，宽56毫米。主要是为了满足工程制图的规范和标准。这个尺寸是根据国际标准化组织的ISO 216标准规定的，这个标准规定了纸张的尺寸和规格，A4纸是常用的工程图纸尺寸之一，其大小适中，方便携带和打印。

a4纸的图框标题栏尺寸

1、*297。根据查询百度经验显示，CAD中A4图框尺寸为210*297。国家规定的标准标题栏的尺寸为56*180。学校制图作业使用的标题栏尺寸为32*140。对于需要装订的图纸和不需要装订的图纸，每一边留的距离是不一样的。无装订线的e的尺寸为10，有装订线的图纸左侧应该为25。CAD图框的大小是有国家标准的。

2、长180毫米，宽56毫米。根据查询森岩百科官网显示，A4纸的图框标题栏的尺寸为长180毫米，宽56毫米，图纸必须画出图框和标题栏。

3、这个尺寸的图框标题栏的尺寸为长180毫米，宽56毫米。主要是为了满足工程制图的规范和标准。这个尺寸是根据国际标准化组织的ISO 216标准规定的，这个标准规定了纸张的尺寸和规格，A4纸是常用的工程图纸尺寸之一，其大小适中，方便携带和打印。

4、A4纸图框的标准尺寸为210毫米×297毫米。 在CAD软件中，A4图框的尺寸也是按照210毫米×297毫米来设置的。 按照国家标准，标题栏的尺寸应为56毫米×180毫米。 学校制图作业中，标题栏的尺寸通常为32毫米×140毫米。
