主板音频接口（主板音频接口图解）

audio接口在主板哪里

Audio接口分为两种情况，一种是外接的，接口在主板后面的绿色接口处。另一种是主板上自带的，主板排针附件标示“AUDIO”字样即是。audio接口：可将计算机、录像机等的音频信号输入进来，通过自带扬声器播放。

在电脑后面有三个（或者六个）6插孔，以颜色区别，外接音箱与耳机，就插在绿色孔即可。如果是前引音频插孔没有声音，是前引插孔线没有插上，主板已经标注有前引插孔连接标注，按标注插好插线即可。

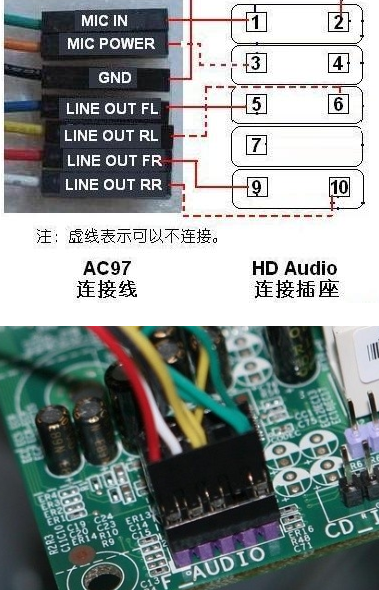

主板的f_audio接口是用来接前置耳机与麦克风的接口，要接在机箱的前置音频接线上。

以机箱为例，hdaudio插主板音频针脚处。机箱一般包括外壳、支架、面板上的各种开关、指示灯等。外壳用钢板和塑料结合制成，硬度高，主要起保护机箱内部元件的作用。支架主要用于固定主板、电源和各种驱动器。

电脑主机上的音频接口有哪六个?

1、这6个接口中的黑色、橙色、灰色、浅绿色为连接音响的插口。其中：黑色：后置环绕喇叭。一般标注为英文字母I。多为比较高档的音响。橘色：在六声道或以上的声道是中间声道与重低音声道 。一般标注为英文字母M。

2、音频接口通常用颜色来区分，主要是草绿色，粉红色、蓝色、灰色、黑色和桔黄色六种。各种颜色的定义：草绿色：音频输出端口。主要用以连接耳机或音箱。粉红色：麦克风端口。如果网友听不到声音就是这个接口的问题。

3、绿色：音频输出端口，用于连接耳机或0、1音箱。粉色：麦克风端口，用于连接到麦克风，当通过视频聊天时网友听不到说话声音，可能就是这个接口没有接好。

音频插口在主板的什么位置

1、SATA一般位于主板右下角L型的接口，也是分1，2和3代，样子都一样，可以互相兼容。现在主流已经是SATA3了。它可以插机械硬盘和5寸的SSD。

2、在型号老些的主板上，多集成2个IDE口，通常IDE接口都位于PCI插槽下方，从空间上则垂直于内存插槽(也有横着的)。而新型主板上，IDE接口大多缩减，甚至没有，代之以SATA接口。

3、Audio接口分为两种情况，一种是外接的，接口在主板后面的绿色接口处。另一种是主板上自带的，主板排针附件标示“AUDIO”字样即是。audio接口：可将计算机、录像机等的音频信号输入进来，通过自带扬声器播放。

4、主板后3个音频接口，绿色是音频输出，就是连音箱或者耳机的，红色是接麦克风的，蓝色是音频输入。但这个并不是绝对的，开启声卡的自动侦测后，这些都是可以选择互换的。

5、主板上的音频插座通常位于主板底部的边缘处。音频插座由绿色的5毫米圆形头部组成，标有“音频输出”或“喇叭”字样，另一个粉红色的5毫米圆形头部标有“麦克风”字样。
