正弦波发生器（正弦波发生器中的运放工作在）

正弦波形发生电路的基本组成

1、正弦波振荡电路必须由放大电路和正反馈网络组成。此外电路中还必须包含选频网络和稳幅环节。增加选频网络是为了获得单一频率的正弦波振荡，而稳幅环节是为了得到稳定的等幅振荡信号。

2、正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。

3、正弦波振荡电路由放大电路、选频网络、反馈网络、稳幅环节四部分组成。放大电路。对交流信号具有一定的电压放大倍数，其作用是对选择出来的某一频率的信号进行放大。根据电路需要可采用单级放大电路或多级放大电路。

multisim中正弦信号发生器在那里

1、根据查询相关公开信息显示，multisim正弦波发生器在主界面左边工具栏的第二个图标，multism的上方工具栏最后一行可找到各类元器件。

2、在仿真软件中，XFG1是功能信号发生器，SXC1是示波器，可以在multisim10的仪表板中可以找到。如果仪表是水平的，从左到右，第二个是XFG1，第四个和第五个是XSC1。

3、在界面左边工具栏的第二个图处，如下图所示。

4、multisim信号发生器的位置：multisim信号发生器在主界面左边工具栏的第二个图标，multism的上方工具栏最后一行可找到各类元器件，如电阻、放大器、电源等，右边工具栏可找到测量分析仪器，如万用表、示波器、函数信号发生器等。

5、在multisim中寻找信号源的方法如下：右边栏的的快捷键里有 function generator。

proteus波形发生器怎么用

1、即可以同时显示两路信号的波形，在这里我们只用到一路A，我们使用信号发生器发出正弦波，并连线到A点。这样示波器就可以显示该点的波形了。

2、打开proteus，在左侧工具栏中找到一个“仪表”图标，鼠标停留在该图标上会提示“Virtual Instruments Mode”。点击该图标会显示出一个“INSTRUMENTS”的界面，选择“OSCILLIOSCOPE”即“示波器”。

3、先确定需要模拟的按键信号类型，如脉冲、方波或正弦波等。根据需要生成的信号类型和频率范围，选择一个适合的波形发生器。连接到目标设备：将波形发生器连接到目标设备，以便发送模拟按键信号。

4、打开proteus在左侧工具栏中找到一个仪表图标，鼠标停留在该图标上会提示VirtualInstrumentsMode。点击该图标会显示出一个INSTRUMENTS的界面，选择OSCILLIOSCOPE即可。

5、一个传统函数发生器，用恒流源对电容充电、放电，电容两端的电压就是三角波。如果三角波送到一个比较器，就能产生方波。三角波通过波形整形电路还能够产生正弦波。通过改变电流和电容的大小，就能调节信号频率。

6、ICL8038是一定可以输出方波的，三角波和正弦波当然也可以。如果要加按键选择的话你可以加CD4051做开关选择，可以做纯硬件，也可以用单片机做，频率也是可以微调的，也可以用单片机通过按键调节。

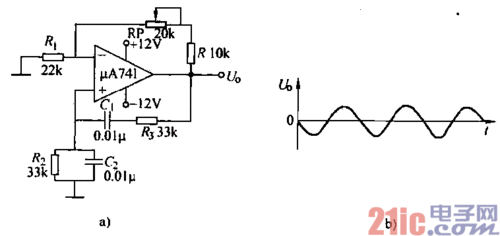

文氏桥正弦波发生器输出的正弦波可以驱动喇叭发声吗?

1、喇叭是可以用方波驱动方波，驱动喇叭发出不同音节的声音再利用延迟来控制发音时间的长短。一般的音响功放电路不可以，因为在超过20K的高频段的响应下降的很快。需要专门的超声波功放。一般的超声波功放不要求是正弦波，所以很好做。

2、制作正弦波还有更简单的，一首任意内容的歌曲，一个WaveCN0.0.5软件就可以完成。先把MP3歌曲解码，用软件产生正弦波波形，频率自己设计，长度自己定。截取设计的正弦波，另存起来即可。

3、首先在前级设计出10kHz—60kHz频率可调的正弦波低频振荡器，一般可以用文氏桥振荡器，它调节简单，波形较好。振荡器的输出接放大器，实际就象音频功放。

正弦信号发生器

1、修功放用正弦信号发生器。正弦信号发生器主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度。

2、在虚拟仪器工具条中的第二项。multisim中正弦信号发生器在虚拟仪器工具条中的第二项“FunctionGenerator函数发生器”，可产生正弦波、三角波和方波。

3、正弦信号发生器。正弦信号发生器：正弦信号主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。

正弦波发生器如何实现?

1、单片集成压控波形发生器等，都可直接输出较完美的正弦波，且通过调节电阻即可实现频率可调。至于0~12V，前两种方案需要通过运放或三极管放大。第三种方案可直接实现。

2、主要方法是采用方波加积分器实现。此外，上述三种信号均可采用DDS或信号发生器专用芯片实现。

3、如果要发生固定的正弦波，则可以采用查表的方式进行，即将要转换的数据提前计算好，保存在数组中。这种方式可以快速的，实现高频正弦波。另一种则是，事实运算，通过引入 数学函数库 ，计算出所要显示的数据。

4、仅用单片FPGA就实现了直接数字频率合成技术（DDS），产生稳幅正弦波，并在数字域实现了AM、FM、ASK、PSK等四类调制信号。调制信号既可由用户输入参数由FPGA内部生成，也可以从外部输入。

5、此方案的有点是电路原理比较简单，实现起来比较容易。缺点是，采样频率由单片机内部产生故使整个系统的频率降低。

6、一种方法使用max038来产生正弦波，方波，三角波，支持输出频率为0.1Hz-20MHz。这种方式外围电路比较简单，一般只要电路图正确就可以正常工作。
