电风扇接线图（电风扇接线图和接法）

电风扇电机接线图

1、风扇电机的4根线如此接线： 通常，三档风扇的引线如图所示。红线代表快速，白线代表中等，蓝线代表慢速。黑线则与电源相连。对于二档风扇，可能没有白线或蓝线。

2、单相风扇电机绕组接线图：风扇电机一般采用单相电容式电机，电机有5根线，分别是黑线（主线）、红线（快档）、白线（中档）、蓝线（慢档）、黄线（电容线）。

3、一般电风扇连线有三个引出线，红色（1）和黑色（2）线接220伏交流电，黄色（3）线接启动电容器。

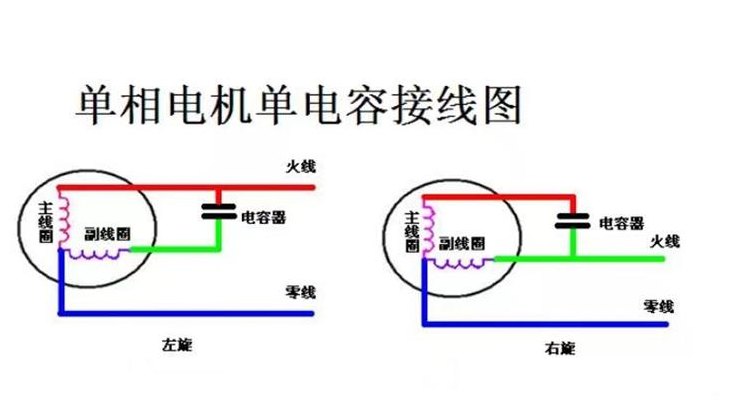

4、电风扇电机属于单相（220伏）电机，单相电机中有两组绕组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈。启动线圈与启动电容器，作为电机的启动电路。具体接线图如下：你的电风扇如果有三条线（一般线色是红、黑、黄），红、黑接220伏电源线，黄线接启动电容器。

5、抽头式单相电机，是将调速器放在机内，利用电机绕组抽头，作为调速，如图：你的这个电风扇就是抽头式调速。原来的风扇只有高、低两个档位，而你手中是高、中、低三个档位的电机。所以只要按照上面电路图，将蓝线或者白线空着不用，空着的线头用绝缘胶带包裹，（以防与其他导线相碰短路）就可以了。

6、电风扇电机是单相电机，单相电机里面有两组绕组线圈，一组是主线圈，另一组线圈是副线圈，也叫启动线圈。电路接线图如下：从电路图可以看出，主线圈与副线圈是串联在一起，电阻值也是两组线圈电阻值之和。

电风扇换气扇接线?

1、接红蓝用220伏，如图：黄线是接电容器的。接线图如下：换气扇由电动机带动风叶旋转驱动气流，使室内外空气交换的一类空气调节电器。又称通风扇。换气的目的就是要除去室内的污浊空气，调节温度、湿度和感觉效果。换气扇广泛应用于家庭及公共场所。换气扇的换气方式有排出式、吸入式、并用式三种。

2、红线是火线 黄黑均为零线 排风扇是风扇厂家生产，风扇厂家定购的电机是双转向电机。所以电机是上级厂家生产的，电机生产时出线就是三根。两根零线与电容的接线是相反的。从而实现转向可选。你只能试一下，那个方向是你要用的。剩下的根剪去多余部分，把线头包好就行。

3、站地式的有个黄白线是地线，可以不接。一般的电扇有强、中、低档转速，是电机工作线圈上的三个抽头；一根零线；一根是串联移相电容器的副线圈接线。按照大多电风扇电机接线， 红，白，蓝是高中低三档，黑的为电源共公线，黄的为电容线。

4、当然可以，串接在电源线火线上就可以了，通过调速器调节电风扇的风速和开关。

5、黑线接零线（任意一根插头线）， 另外三根电机线分别接风扇档位开关连接点，蓝线是 一档，白线是二档，红线是三档， 开关另外还有一个连接点接火线（即插头线另一根引线）。

6、这是一只带有调速绕组的单项电机，常见于电风扇和换气扇上，黑和红是一个调速电抗绕组。

电风扇电机怎样接线?

1、电风扇电机线分为黑线红线白线蓝线黄线。红线接到一挡的挡位上，然后白色的线是接第三档的，档位上黄色的线是接到电容的黑线的另一端，而黑色的线的另外一端呢，是接入到主线插头，一段黄色，还有绿色的线路，一般都是接到地下线。

2、风扇电机一般采用单相电容式电机，电机有5根线，分别是黑线（主线）、红线（快档）、白线（中档）、蓝线（慢档）、黄线（电容线）。风扇电机的黑线接入电源，电机中的蓝线接电风扇I/O控制开关，电机的红线、白线分别接控制面板的快档和慢档，剩下的电机黄线接电容，电容的另一根接电机黑线。

3、风扇电机的4根线如此接线： 通常，三档风扇的引线如图所示。红线代表快速，白线代表中等，蓝线代表慢速。黑线则与电源相连。对于二档风扇，可能没有白线或蓝线。

电风扇的线路是怎样的,谁有电路图?

电风扇是单相电机。单相电机有两套线圈，一套是主线圈，也叫运行线圈，另一套是辅助线圈，也叫起动线圈。启动线圈配合启动电容完成电机的启动、转向、转换和运行。电路图如下：电风扇电线分为黑线、红线、白线、蓝线、黄线。电源线是任何一种。一般黑线是电机的主线。蓝线通常是电风扇的开关。

电风扇电机属于单相电机，单相电机中有两组绕组线圈，一组是主线圈，另一组是副线圈，还有一个启动电容器，电路图如下：一般电风扇连线有三个引出线，红色（1）和黑色（2）线接220伏交流电，黄色（3）线接启动电容器。

电风扇电机属于单相（220伏）电机，单相电机中有两组绕组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈。启动线圈与启动电容器，作为电机的启动电路。具体接线图如下：你的电风扇如果有三条线（一般线色是红、黑、黄），红、黑接220伏电源线，黄线接启动电容器。

抽头式单相电机，是将调速器放在机内，利用电机绕组抽头，作为调速，如图：你的这个电风扇就是抽头式调速。原来的风扇只有高、低两个档位，而你手中是高、中、低三个档位的电机。所以只要按照上面电路图，将蓝线或者白线空着不用，空着的线头用绝缘胶带包裹，（以防与其他导线相碰短路）就可以了。

电风扇电机是单相电机，单相电机里面有两组绕组线圈，一组是主线圈，另一组线圈是副线圈，也叫启动线圈。电路接线图如下：从电路图可以看出，主线圈与副线圈是串联在一起，电阻值也是两组线圈电阻值之和。
