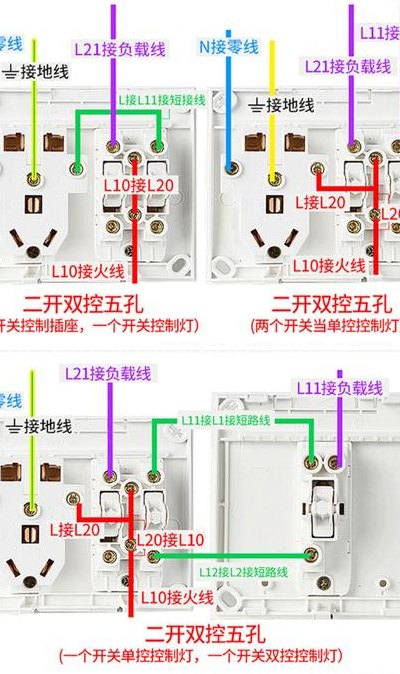

开关插座接线图（2开五孔开关插座接线图）

超齐全的开关插座接线图解

1、为了满足各位宝贝们的需求，这边把所有的开关插座接线方式进行了集合。

2、一般四角按键开关跟平时用的轻触开关和六脚开关是一个类型的东西。四脚按键开关不能够自锁但是每当按下去一次的时候，信号就会发生一次跳变。而未按下时只有两组引脚连接，按下之后就会出现4个引脚连接在一起。

3、电脑专用插座如何接线火线(标志字母为LLiveWire)用红色或是棕色线，零线(标志字母为NNaughtwire)用蓝色或是白色线，地线(标志字母为EEarth)用黄绿相间的线。

一个开关一个插座一个灯泡接线图怎么接?

一个开关一个插座一个灯泡接线如下图：图一：材料：接这个插座至少要3根线，一根火线，一根零线，还有一根地线。接线方式：三孔插座，一个孔接火线，一个接零线。另一个接地线。开关一端接火线一端接灯， 灯的另一端接零线就可以了。

先接插座、再接开关，最后接灯泡。电线共有2根线，一根零线和一根火线，接电之前先断闸，带上防护手套，穿布鞋，有人在旁监督，详细步骤如下。

火线接插座L，零线接插座N，地线接插座E(接地符号)，火线(插座L)接开关L，开关L1接电灯控制线到电灯正极，零线(插座N)接电灯负极。

接线步骤如下： 准备材料：至少需要3根线，分别是火线、零线和地线。 接插座：将插座的三个孔分别接线。一个孔接火线，一个孔接零线，另一个孔接地线。 接开关：将开关的一端接火线，另一端接灯泡。 接灯泡：将灯泡的另一端接零线。注意事项：- 接线时务必接地线，以增强安全保障。

开关电源怎么接线?

以下是一般的接线方式：输入端接线：将交流电源线连接到开关电源的输入端，通常是三根线，分别是火线、零线和地线。火线和零线连接到开关电源的L和N端子上，地线连接到开关电源的PE端子上。输出端接线：将需要供电的设备连接到开关电源的输出端，通常是两根线，分别是正极和负极。

开关电源的接线方式如下图所示。 左边的第一个和第二个接线柱（L、N）：AC INPUT，用于接入交流电源，分别连接火线和零线。 左边的第三个接线柱：GND，是接地线，确保安全接地。 左边的第第五和第六个接线柱：均为COM，代表直流输出端的负极（DC OUTPUT V－）。

Li连接到火线，Lo连接到火线，N连接到线路。具体连接方法如下。插卡取电开关大致分为两种类型，一种是公共线。电源开关背面有三个端子。 Li连接到火线，Lo连接到火线，N连接到线路。另一种四端子，Li连接到火线，Ni连接到零线，Lo连接到线路，No连接到线路。

这个主板是用9针接线针的方式连接。如图所示：只要按照连接线上的标识连接到接线针上就可以了。电源开关：POWER SW，复位/重启开关：RESET SW，电源指示灯：+/-，硬盘状态指示灯：HDD LED。有加号的是正。

开关电源接线步骤： 确定电源和负载的正负极，遵循相同正负极接线原则。 按照开关电源的接线指南，将电源和负载正确连接。 紧固接线，确保接触良好。以下对开关电源接线进行详细介绍：确定电源和负载的正负极 这是接线前的重要步骤。
