吊扇开关接线图（吊扇开关接法图）

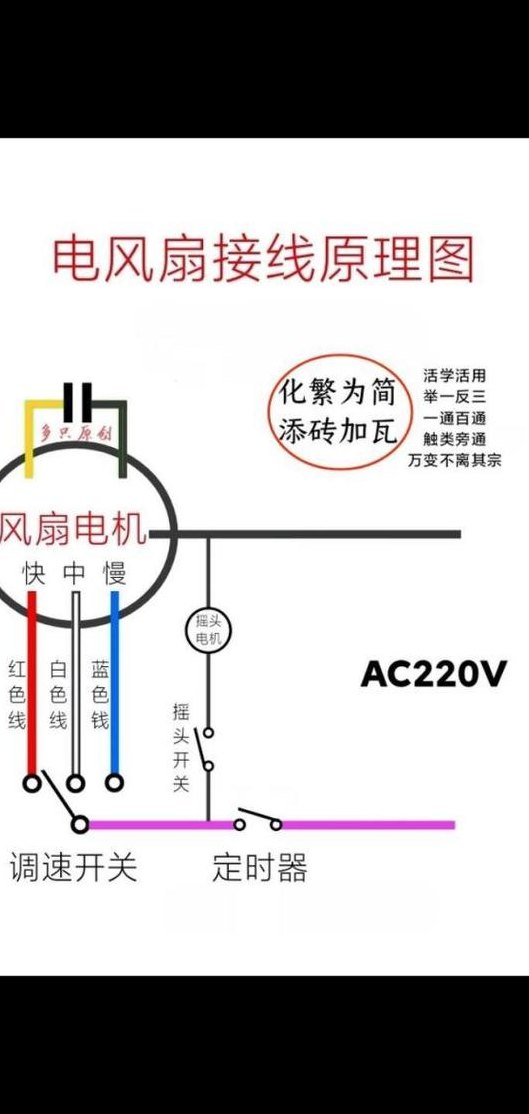

吊扇接线图
1、通常吊扇电机的三根出线是红、兰（绿）、黑，电容的两根线接在红、兰上面，然后红接到开关或调速器接相线，黑接零线。 如果颜色分辨不出来，可以利用万用表。分别测量三根出线中两两之间的阻值，如果线圈没有问题，两线之间较大阻值是另外两个较小阻值之和。为两个线圈的尾是连在一起的。
2、吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
3、吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
4、家用吊扇接线图如下：从吊扇本体出头有2根导线，一根为启动线、一根为运转线，一根为共线。运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。家用吊扇接线注意：需要分清零火线的，一般黑色线是零线，红色线是火线，接线时，先用工具剪掉线头绝缘分，露出线芯。
吊扇开关接线图,谁有?
吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
吊扇开关接线图
1、吊扇的接线方法图 吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
2、吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
3、吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
4、吊扇开关接线图如下：吊扇调速旋钮是一只带开关控制功能的470kΩ的可变电位器。改变电位器的电阻值，即改变对电容器（0.1uf/400V）的充电时间常数。这样通过100Ω电阻→双向触发二极管→双向晶闸管的门极G。于是串联在220V电路中的电风扇负载得到了一个交流可调电压。
5、吊扇开关接线图示例如下：火线进线端连接至开关的火线端子，开关的火线端子再连接至吊扇的火线端子；零线则直接连接吊扇的零线端子，无需经过开关。整个接线过程简单明了，确保了电路的安全性和稳定性。
吊扇开关怎么接线图解
1、吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
2、吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
3、吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
吊扇调速开关怎么接线

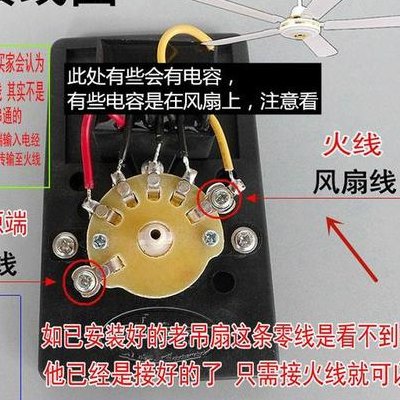

1、吊扇调速开关接线方法如下：需要工具：吊扇、电线、胶布。
2、我们需要准备好吊扇的调速开关器，通常上面会有4个连接用的插脚，分别用来接输入电源和输出电源，有一个是旋转的开关，用来调节吊扇的调速。了解清楚之后，接下来从第1个插脚和第3个插脚依次接入，再从第2个插脚和第3个插脚接出。
3、连接零线：将零线直接接到电视上轿手的单独线（未接电容的那颗线）上。 连接火线：将火线接到开关上的单独螺丝上，开关滑帆差的下面螺丝连接电机的另一颗线。 了解调速开关类型：过去的吊扇调速开关通常是电感式的（含有铁芯线圈）。
4、首先，找一根额外的电线，将一端与调速开关的两根线绑在一起，确保连接稳固，如图所示。 接下来，将这根电线穿过吊扇的吊杆，如图所示。 然后，从下面拉出这根电线，确保电线已经正确连接到调速开关，如图所示。完成以上步骤后，吊扇调速开关的接线就完成了。
吊扇调速开关怎么接线图解
吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
吊扇调速开关接线方法如下：需要工具：吊扇、电线、胶布。
准备一根电线，将其一端与吊扇调速开关的两根线束绑扎在一起，确保连接牢固，如所示图。 将绑扎好的电线另一端穿过吊扇的吊杆，确保线缆顺畅通过，如下图所示。 在吊杆的另一端，拉扯电线，直到将所有电线拉出，并将其与调速开关连接好，如下图所示。
连接零线 零线直接接到电视上的单独线（没有接电容的那颗线）上面。连接火线 火线接开关的上的单独螺丝上面，开关的下面螺丝去接电机的另一颗线。过去的吊扇调速开关是电感式（铁芯线圈）的。串联电感 都属于系列降压，电感类型是串联电感越大，速度越慢。
