机械制图三视图口诀（机械制图三视图画法口诀）

机械制图中的三视图是怎么画的

1、国内机械制图采用第一视角。凡将物体置于第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

2、机械制图第三角法：即第三视角三视图的画法。（1）第三视角的空间：水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。下图可以分辨出第三视角投影面位置。

3、在机械制图中，基本三视图的画法遵循长对正、高平齐、宽相等的原则。长对正意味着主视图和俯视图中物体的长度方向在对应位置上保持一致，即主视图的长度与俯视图的长度应保持一致。高平齐指的是主视图和左视图的高度在对应位置上保持一致，即主视图的高度与左视图的高度应保持一致。

机械制图补画第三视图技巧

1、机械制图中，三视图的补画是一项挑战。首先，要能够读懂图纸，想象出图纸所表示的立体形象。只有在脑海中建立起组合体的形象，才能着手绘制三视图。至少要区分哪些线条是实线，哪些是虚线。此外，借助三维设计软件，如Solidworks、UG、Pro/E或CAXA实体设计，可以将零件建模，并通过软件生成三视图。

2、在机械制图中，三视图的补画和补漏缺线，以及相关的线（比如相贯线），还有切交线等都是非常基础的知识点。如果你觉得这些内容难以理解，那可能是因为这些概念本身就需要一定的基础来掌握。在实际操作中，你可能会发现，这些线的绘制和理解确实需要一定的技巧和经验。

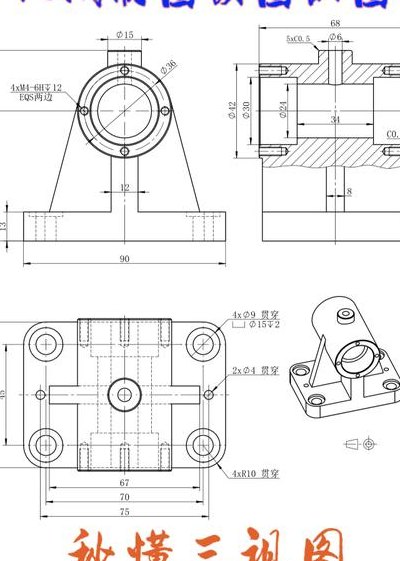

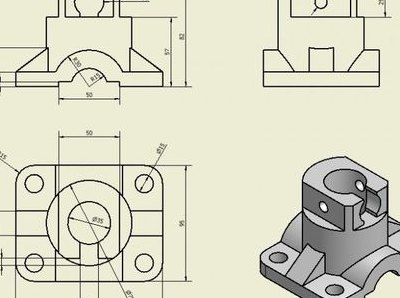

3、不是很复杂的，高平齐宽对正即可以了，举个简单的三视图例子(下图)，任意两个都可画出第三张图。

机械制图中第一、二、三角视图分别是什么方向的视图?

我国机械制图标准用的就是第一视角，三个基本视图分别是主、俯、左，在图纸上摆放位置为：俯视图在主视图的下面，左视图在主视图的右面。而日本等有些国家是第三视角，三个基本视图中俯视图在主视图的上面，左视图在主视图的左面。

第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、左视图)而言，其左侧视图位於前视图之右侧，俯视固则位于前视图之正下方。

对应的机械图为：第一角视图：左视图放右边，右视图放左边，俯视图放下面，仰视图放上边。第三角视图：左视图放左边，右视图放右边，俯视图放上面，仰视图放下边。

第一角视图：左视图放右边，右视图放左边，俯视图放下面，左边看到的图形投影画在右边。哪边看到的投影图形画在投到的一边。依此类推。第三角视图：左视图放左边，右视图放右边，俯视图放上面，左边看到的图形投影画在左边。哪边看到的投影图形画在看到的一边。依此类推。

求机械制图中的三视图的六个基本视图位置的排序?

左视图为从左向右投射，配置在主视图的右侧；右视图为从右向左投射，配置在主视图的左侧。国家标准（GBT17451-1998）《技术制图图样画法视图》规定：在原有三个投影面的基础上，再增加三个投影面，形成正六面体。将物体放在正六面体当中，分别向六个投影面投射，得到六个基本视图。

左视图是从物体的左侧向右侧投射得到的，它通常位于主视图的右侧。 右视图则是从物体的右侧向左侧投射得到的，通常位于主视图的左侧。

国内机械制图采用第一视角。凡将物体置于第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
