灯泡开关怎么接线图解（灯泡开关连接图）

一个开关控制多个灯,应怎么接线?

想要一个开关控制多个灯泡，可以参考下图的接线方法。 接线时，确保火线进入开关。 零线直接连接到每个灯泡的金属外壳上。 操作时注意：a. 确保每个接点连接牢固。b. 如果线路上的灯泡数量多或功率大，要选择合适的开关和足够粗的导线。c. 为了防止意外，每个灯泡都要做好防潮防水处理。

一个开关控制多个灯泡，你可以这样做呀！详见下图：灯控制图 具体做的时候，你只需要记住火线进开关就行！至于零线么，直接接与各个灯头的外皮上就ok啦！操作的时候一定要注意：各个接点必须牢固可靠。

一个开关控制两个灯，接线方法有两种：串联、并联。如果线路中，两个灯泡是串联。那么开关随便接在哪个位置，都可以控制两个灯泡。开关需要是双向开关，两个开关三根线。两个开关的两根线只控制火线，公用一根零线（零线不接开关）。

如果一个开关需要控制两个灯，可以采用并联或串联的方式接线。串联方式将两个灯串联在一起，然后将串联后的电路与开关相连。将一个灯的正极与另一个灯的负极相连。将串联后的电路的正极与开关的一个接线端相连。将开关的另一个接线端与串联后的电路的负极相连。

可以采用如下的连线方式：将三个灯的正极分别接到开关的三个触点上，将三个灯的负极都接到电源的负极上。这样，当开关关闭时，三个灯都不亮；当开关打开时，三个灯都亮。

电源（右端）接开关接两条线分别接一个灯，两灯电线都接在电源的左端。

家用电灯开关怎么接?

1、家用电灯开关的接法方法：将零线直接透过灯头穿过去，然后将线放置在开关的中心点上。将电灯开关的两边用电线连接在一起。在出线时，一个连接在220v的中心点上，另一个就连接到开关上。最后，检查在通电后开关是否正常工作。

2、零线（N）；安装方法：电源火线→开关进线端接线柱→开关出线端接线柱→灯头中间接线柱→灯头外圈接线柱→电源零线。说明：火线接灯头中间接线柱，是为了防止人在维修灯泡（或者说更换灯泡）、做清洁时触电，保护人生安全。

3、家用电灯开关的接线方法是：将灯泡的零线直接连接到灯座上，不需要将零线接入开关。 开关上只接一根火线，这根火线一端进入开关内部，另一端连接到灯泡的灯座。 另一根火线则从电源线中出来，直接进入开关内部，再从开关出来连接到灯泡的灯座。以上步骤完成后，电灯就可以正常开关了。

普通一个灯一个开关怎么接图

1、一灯一控开关接线图，如下图所示：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。

2、一个开关一个插座一个灯泡接线如下图：图一：材料：接这个插座至少要3根线，一根火线，一根零线，还有一根地线。接线方式：三孔插座，一个孔接火线，一个接零线。另一个接地线。开关一端接火线一端接灯， 灯的另一端接零线就可以了。

3、普通一个灯一个开关接法如下：一开单控连接法很简单，只需将L1接火线，L接灯，零线接灯即可。二开双控连接法。

4、将灯泡连接到开关的一个端口，另一个端口连接到电源。 确保所有连接都符合安全标准，使用合适的电线和接线端子。 接线完成后，将开关固定在合适的位置，灯泡安装在灯具中。 打开电源，测试开关和灯泡是否正常工作。如果遇到问题，请参考下图1中的接线图进行核对。

一个开关控制多个灯,应怎么接线

想要一个开关控制多个灯泡，可以参考下图的接线方法。 接线时，确保火线进入开关。 零线直接连接到每个灯泡的金属外壳上。 操作时注意：a. 确保每个接点连接牢固。b. 如果线路上的灯泡数量多或功率大，要选择合适的开关和足够粗的导线。c. 为了防止意外，每个灯泡都要做好防潮防水处理。

一个开关控制多个灯泡，你可以这样做呀！详见下图：灯控制图 具体做的时候，你只需要记住火线进开关就行！至于零线么，直接接与各个灯头的外皮上就ok啦！操作的时候一定要注意：各个接点必须牢固可靠。

一个开关控制两个灯，接线方法有两种：串联、并联。如果线路中，两个灯泡是串联。那么开关随便接在哪个位置，都可以控制两个灯泡。开关需要是双向开关，两个开关三根线。两个开关的两根线只控制火线，公用一根零线（零线不接开关）。

如果一个开关需要控制两个灯，可以采用并联或串联的方式接线。串联方式将两个灯串联在一起，然后将串联后的电路与开关相连。将一个灯的正极与另一个灯的负极相连。将串联后的电路的正极与开关的一个接线端相连。将开关的另一个接线端与串联后的电路的负极相连。

可以采用如下的连线方式：将三个灯的正极分别接到开关的三个触点上，将三个灯的负极都接到电源的负极上。这样，当开关关闭时，三个灯都不亮；当开关打开时，三个灯都亮。

开关：选择一个适合的开关，可以是单控开关或双控开关，根据实际需要选择。 灯具：根据需要选择多个灯具，可以是吊灯、壁灯、台灯等。 电线：选择合适的电线，根据实际需要选择导线的截面积和长度。 接线盒：用于连接电线和开关的接线盒，可以选择合适的规格和型号。

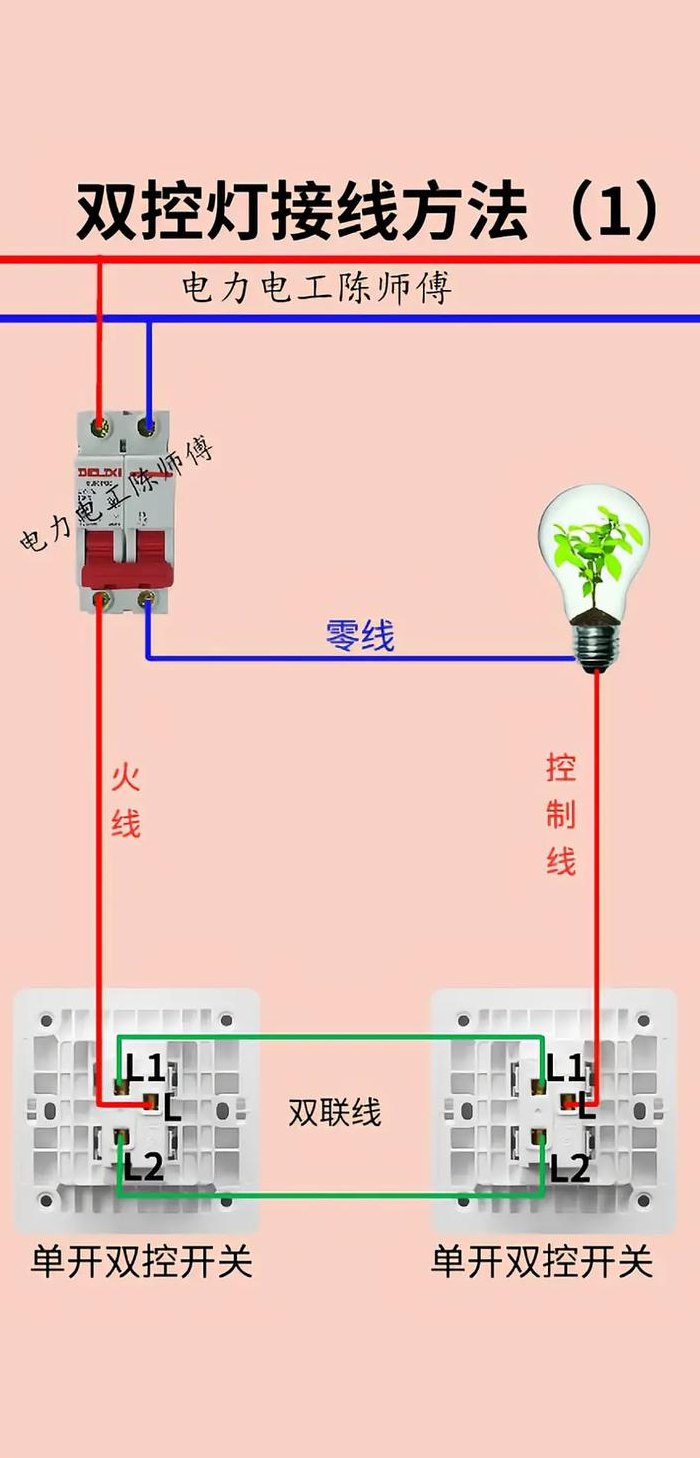

一灯二开怎么接线

1、一灯二控开关接线并不复杂，需准备好工具和材料，包括两个单刀双掷开关、电线、螺丝刀等。先确定电源火线和零线，将电源火线接入第一个开关的公共端（L 端）。从第一个开关的两个输出端（LL2）引出两根电线，分别连接到第二个开关对应的两个输入端（LL2） 。

2、一灯双控有两种常见接线方式：传统开关接线法 需要用到两个单刀双掷开关。

3、两开关控制一灯，通常采用双控开关接线法，具体如下：准备材料包括两个双控开关、灯泡、电线，工具如电钻、螺丝刀等。首先切断电源，保障操作安全。把火线接入第一个双控开关的L接线柱。从第一个双控开关的LL2接线柱引出两根电线，分别连接到第二个双控开关的LL2接线柱。

4、准备材料 为了完成一灯双控开关的接线，您需要准备以下材料：一盏灯、两个双控开关、适量的电线、螺丝刀、电工胶带等工具。接线步骤 将电源线接入第一个开关的L端口，这是引入电源的第一步。 使用一根电线连接第一个开关的L1端口与第二个开关的L1端口，这是双控线路的一部分。

5、一灯两个开关接法：准备两个双控开关，把2个开关上的L1端、L2端接线在一起，把第一个开关的L端和火线连接在一起，第二个开关的L端和灯连接在一起，灯泡的另外一端和零线连接在一起。

6、一灯二控开关的连接方式主要是通过将两个单刀开关串联在电路中，从而实现从两个不同的位置控制同一盏灯的功能。详细来说，一灯二控开关的电路连接需要遵循以下步骤：首先，电路的一端接入火线，另一端接入零线。火线先接入其中一个开关的一端，然后这个开关的另一端连接到第二个开关的一端。
