剖切符号方向怎么看（剖切符号在哪个位置）

如何看剖面图的方位?

有方向的：正视图，就是正面看；侧视图， 侧面看；俯视图，从上面垂直向下看；截面图，截面看是样子，比如一个苹果中间切开，截面的样子。

看剖面箭头所指的方向，顺着箭头所指的方向看。

是从左往右看的。工程术语，剖视图中，用以表示剖切面剖切位置的图线；剖切位置线与剖视方向线，共同构成了剖切符号。剖切符号用粗实线表示，剖切方向线的边长度为6-10mm；投射方向线应垂直于剖切位置线，长度为4-6mm。

看剖面方向根据编号所在的一侧，就是眼睛所看的一侧。另外，剖面图都有方向指示，有箭头的，从一个面切割后朝哪个方向看，都有箭头指示的。剖面图的数量根据房屋的具体情况和施工的实际需要确定。

看剖面方向根据编号所在的一侧，就是眼睛所看的一侧。另外，剖面图都有方向指示，有箭头的，从一个面切割后朝哪个方向看，都有箭头指示的。如果是多层建筑，应选择在楼梯间或不同层高、层数的部位。

剖面图的数量是根据房屋的具体情况和施工实际需要而决定的。剖切面一般横向，即平行于侧面，必要时也可纵向，即平行于正面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位，并应通过门窗洞的位置。若为多层房屋。

建筑识图中的剖切识图符号是如何识别剖切方向的?

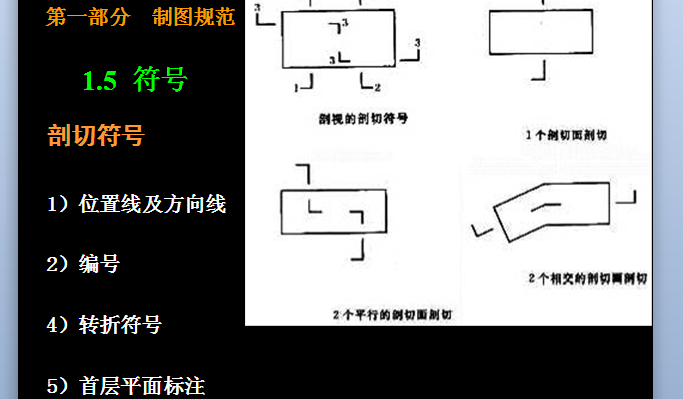

1、辨别剖视图的方向，要看剖视图的剖线箭头所指的方向。剖切符号一般由两部分组成，分别为长边——位置线，短边——方向线，长短两边互相垂直。剖切位置线即所要表示的垂直面与水平面的切线。

2、用粗实线表示，剖切位置线的边长度为6-10mm；投射方向线应垂直于剖切位置线，长度为4-6mm。即长边的方向表示切的方向，短边的方向表示看的方向。

3、剖切符号的方向通常由箭头的指向来表示。箭头指向的方向表示剖切的方向。一般来说，箭头的方向指向剖面图所展示的对象的切割方向。剖切符号的使用场景：剖切符号常见于建筑平面图、剖面图、机械制图等各种技术图纸中。

4、数字所在的方向是视向。剖面符号是直角，一边是指剖切点，一边是指观察方向。数字（2）在那边你就顺着那个方向看。1-1剖面反应的就是中间墙左边的是单层结构，2-2剖面反应的就是右侧是双层。

5、长度是剖切位置线，短的是剖切方向线，主要看在哪儿剖切的，联想它的3维图像，是从前向后看，还是从左向右看；站在剖切线位置网箭头方向看。有箭头的向箭头射出的方向看；没有箭头，是在一横线上写有字母，如写有A。

6、共同构成了剖切符号。剖切符号用粗实线表示，剖切方向线的边长度为6-10mm；投射方向线应垂直于剖切位置线，长度为4-6mm。即长边的方向表示切的方向，短边的方向表示看的方向。即如所给的图，表示的是从左往右看。

剖切符号怎么看

从右往左看。剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。在剖切符号上应用阿拉伯数字加以编号，按顺序由左至右，由上至下连续编排，并应注写在投射方向线端部。

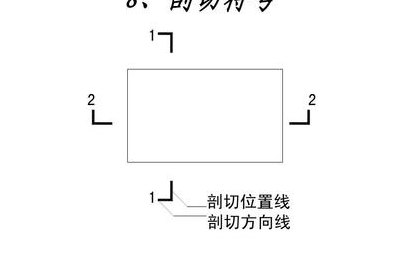

剖切符号由两部分组成，分别为长边位置线，短边方向线，长短两边互相垂直。剖切位置线即所要表示的垂直面与水平面的切线。剖切方向线则相当于一个箭头，其指向即为人眼所看向的方向。

从右往左看，截面号4放在左面是正确的。《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。

cad剖切符号怎么看

查看方法如下：↑表示剖切方向向上。↓表示剖切方向向下。←表示剖切方向向左。→表示剖切方向向右。↖表示剖切方向向左上。↗表示剖切方向向右上。↙表示剖切方向向左下。

有箭头的顺着箭头看，没箭头的是两边怎么看都一样时可以省略箭头，跟数字没关系。要是旋转剖切要把转角的地方展直在一面上。

机械制图A-A是用来表示剖面图的符号。机械视图中的A-A、B-B、C-C是不同的剖切方式，分别是指在A、B、C剖切线的位置上进行假想的剖切并拿走一两半中的一半后将剩余的另一半投影得到的视图的方式。

首先打开符号标注，如图所示。之后选择剖切符号，如图所示。然后会弹出来一个小的对话框，里面有各种选择，有正交剖切，正交转折剖切，非正交转折剖切，断面剖切，选择适合你的，如图所示。

这个剖切符号的方向怎么看的

从右往左看，截面号4放在左面是正确的。工程术语，剖视图中，用以表示剖切面剖切位置的图线。剖切位置线与剖视方向线，共同构成了剖切符号。

从右往左看。剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。在剖切符号上应用阿拉伯数字加以编号，按顺序由左至右，由上至下连续编排，并应注写在投射方向线端部。

剖切符号的方向通常由箭头的指向来表示。箭头指向的方向表示剖切的方向。一般来说，箭头的方向指向剖面图所展示的对象的切割方向。剖切符号的使用场景：剖切符号常见于建筑平面图、剖面图、机械制图等各种技术图纸中。

剖切符号的方向怎么看：从右往左看，截面号4放在左面是正确的。剖切符号介绍如下：工程术语，在建筑制图中用于标记剖切所得立面在建筑平面图中的具体位置。

剖切符号一般由两部分组成，分别为长边——位置线，短边——方向线，长短两边互相垂直。剖切位置线即所要表示的垂直面与水平面的切线。剖切方向线则相当于一个箭头，其指向即为人眼所看向的方向。

查看方法如下：↑表示剖切方向向上。↓表示剖切方向向下。←表示剖切方向向左。→表示剖切方向向右。↖表示剖切方向向左上。↗表示剖切方向向右上。↙表示剖切方向向左下。
