家用二相电表的接法

进火线、2出火线、3进零线、4出零线；其中3进线，4出线。正常情况下：1接电源火线，3接电源零线，2接负载火线，4接负载零线。 由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。

两相电度表的接线方法：将电度表端正地固定于距地两米的电表箱内，将要接的电线剥出约2毫米裸线头。

两相电表如何接?

接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。

两相电度表的接线方法：将电度表端正地固定于距地两米的电表箱内，将要接的电线剥出约2毫米裸线头。

可以做直通表使用，但是负荷电流不能超过电表的额定电流。使用时首先用短接线将电表的2孔，5孔，8孔互相短接。电源三相和零线分别接电表的10(N)孔，电表的10(N)孔接负载。

两相电表的通常接法如下：将两相电表端正地固定于距地面两米的电表箱内，将要接的电线剥出约2毫米裸线头。

电流互感器,电流表,电压表,电度表实物接线图

1、如图所示 电流互感器的作用：把大电流变换为小电流扩大仪表和继电器的量程。使仪表电器与主电路绝缘，起隔离作用。使仪表和继电器规格统一。电压互感器的作用：把高电压变换为低电压扩大电压表和继电器的使用范围。

2、三相五线制：三相是指有三条线是火线，一条线是指零线，另外一条线是指地线。（地线： 保护接地 —— PE）实际使用中上述的仪表互感器和3相接线一样。

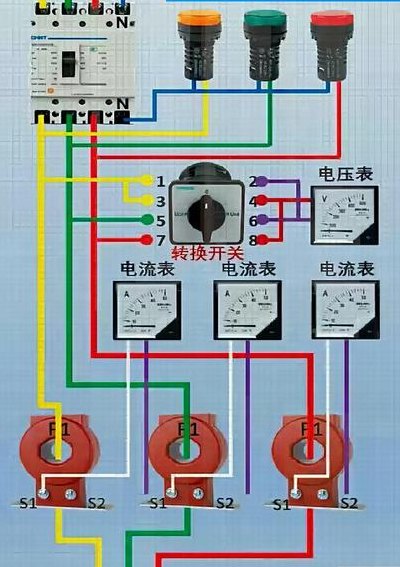

3、互感器和电度表的接线如下：7为电流进线，依次接互感器A、B、C相电互感器的S1。9为电流出线，依次接互感器A、B、C相电互感器的S2。8为电压接线，依次接A、B、C相电。10端子接零线 。

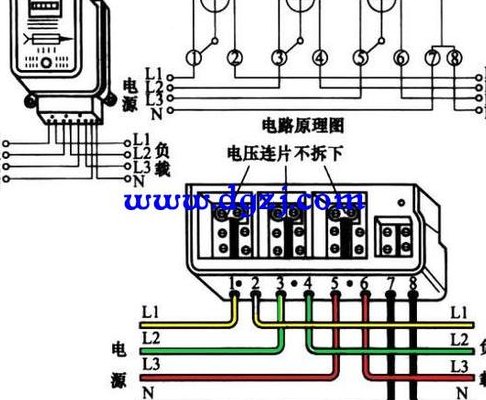

4、个单项电表。3个互感器接线图如下：接线图 直接式的接线比较简单，编号从1到10，只看到底部的7个接线柱，其实还有8三个接线柱，只不过这三个接线柱和147用连接片短接了，所以不需要再接线。

5、你好：——★请看附图所示：这是两元件电度表的接线图。

220V家用电表接法,怎么接

接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。

，2接火线；3，4接零线。可以这样说，但不是全面标准的说法。1，3接火线；2，4接零线，是不对的，没有这种接法，也没有这种说法。

具体的接线法：单相电表正对自己，四个接口，3是火、零进线，4是火、零出线，出线经过漏保空开后，连接用电器。接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。

三相电能表的安装有两种接线方式。一种是用电路变压器连接电表。另一种是直接连接电表。下面是对直接联系的描述。首先，买一个直接连接仪表。比如今天的电子表。墙上或电度表上安装螺丝。再次打开电表接线盖。
