电风扇调速开关接线图(电风扇调速器开关怎么接线图)
电风扇接线图解是怎样的?
1、:一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。
2、台扇的接线方法:将电容接在电阻最大的两头。电源和定时器串联后接按键开关。
3、你的电风扇如果有三条线(一般线色是红、黑、黄),红、黑接220伏电源线,黄线接启动电容器。切记!电风扇不能接两根(380伏)火线!只能接一根火线和一根零线(220伏)。
4、情况一: 观察另外两个没有被小铁片连接的接线端是靠电机前端(转轴方向)还是电机尾端(风扇方向),列如是在转轴方向这边,请按照如图《电机一情况》220伏单相电机倒顺开关方法接线。
5、电风扇不用开关接线图解如下: 首先,将电源线的两根线分别连接到电风扇的两个电源接口上,一般来说,电源线的红色线连接到电风扇的正极,黑色线连接到电风扇的负极。
6、也叫启动线圈。启动线圈与启动电容器相配合完成电机的启动、转向、转换、工作。电路原理图如下:电风扇电机转向不需要转换,所以图中的转换开关不需要,转动方向决定后,转换开关就固定不动了。
电风扇接线图
风扇电机的4根线这么接:1:一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。
电风扇线路图例一 电源零线一般是用蓝色线,跟电机的公共线黑线接在一起。电源火线一般是棕色线,先接到定时开关的进线,定时开关的出线接档位开关的进线端。
根灰色的线是热保护的单独接线 ,U V W是风机的三相电源线 。将U V W三根线分别接到380V接触器的下端,如下图TTT3位置,如果转动方向不对,就将其中任意两相调整下顺序。
电风扇接线图 红线接第一档,南贤街第二岗,然后白线接第三档。排挡中的黄线接在电容黑线的另一端,黑线的另一端接在主线插头上,一根黄线和绿线,通常接在地下线路上。电风扇接线图 电风扇的电机有分割线和零线。
美的电风扇接线图
1、美的电风扇接线图如图示:美的集团(深交所:000333)是中国一个制造家庭电器品牌的企业。
2、建议先用万用表的欧姆档测量三根线的电阻值,阻值较大的两根线接电容,阻值较少的两根线接电源,如图:把插头上的线(绿,黄,最粗的那两根)剪断,一个接黑线,一根接红线。
3、电风扇线路图例一 电源零线一般是用蓝色线,跟电机的公共线黑线接在一起。电源火线一般是棕色线,先接到定时开关的进线,定时开关的出线接档位开关的进线端。
4、电风扇电机属于单相电机,且有抽头式调速接线。由于各个生产厂家使用有色引出线标准不一样,所以无法判别依电线的颜色连接,需要用万用表测量准确后连接。
5、需准备一个机械3档调速开关,电源火线接开关公共端,红色线是高档,黄色是中档,蓝色是低档。黑色线是零线,灰色是摇头电机线。
钻石牌风扇电机和调速开关怎么接线?请高手画个具体的图说明一下吗?谢谢...
1、天花板上的两根线1根是零线,1根来自开关盒的线,接近“四眼”2个空着的孔,不必严格区分,如下图所示。墙上的开关盒里面的2根线,1根是火线,一根是通向天花板的,效果是将调速器开关串联起来,如下图所示。

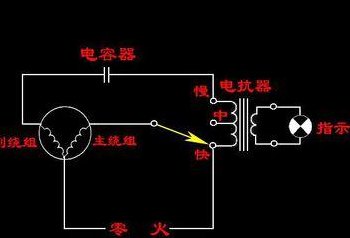

2、上面第一张图是电感式3档调速器接线,第二张图是无极调速接线图,无极调速器其实也就是电子调速器。
3、首先,将电源线插入风扇调速开关的电源插座中,注意电源线的颜色应与开关上的符号相对应,一般电源线颜色为黑色或者蓝色。

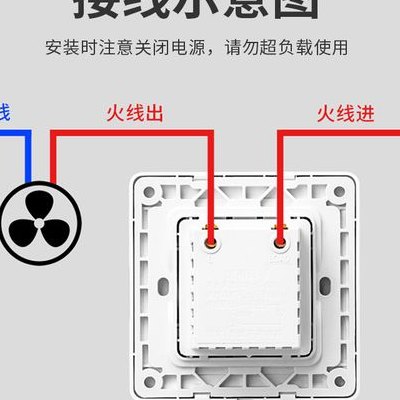

4、吊扇调速器的接线很简单,与接吊灯的接线类似。经典的连接方式:火线(搭电笔氖泡会发亮的)接调速器的L端子,调速器的另一个端子接吊扇,吊扇的另一个端子接零线(搭电笔氖泡不会发亮),吊扇和调速器的接线就完成了。
