机箱电源线接法图解（电脑主机箱电源线接法图解）

机箱电源开关线的接法有哪些?

1、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。

2、电源开关连接线：从机箱面板连接线中找到标有“POWER SW”字样的两针插头，对应插入主板上的“PWR SW”或“PWR”的插针即可。连接线不分正负。

3、具体接法如下：电源开关，这个开关的插头是两脚的，为方便用户识别，其中一根连线一般用黄色，黑色表示，而另一根一般为白色。此插头必须插接，否则无法通过机箱面板启动电脑。

4、台式机接线方法一：一般针的下面都有标示出来的。

5、电源开关连接线 从机箱面板连接线中找到标有“POWER SW”字样的两针插头，对应插入主板上的“PWR SW”或“PWR”的插针即可。连接线不分正负。

华硕主板开关线怎么插

1、电源开关：白色+正极，棕色—负极正反插均可。复位开关：白蓝两种颜色，正反插可随便。电源指示灯：绿色的插在P LED+插针上，白色的插在P LED-插针上。硬盘指示灯：红色插在“HDD LED+”，白色插在“HDD LED-”插针上。

2、电源开关(POWER)：这个开关的插头是两脚的，为便于用户识别，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。此插头必须插接，否则无法通过机箱面板启动电脑。

3、主要的连接如下所示：Power led 是电源指示灯、Power WS 是开机键、H.D.D.LED 是硬盘指示灯、RESET SW 是重启按钮。

4、华硕b85m-gamer主板与机箱主要的连接如下所示。电源开关接线如下所示：按照以上图片连接后即可按下电源键开机。

主板电源线怎么接组装电脑电源线接法

首先拿出电源24PIN接口。然后看到电脑的主板24PIN插槽。接着把电源24PIN接口插到主板的24PIN插槽中。然后找到主板上的CPU供电的4PIN插槽。接着把电源的4PIN接口插入主板的CPU4PIN插槽中。

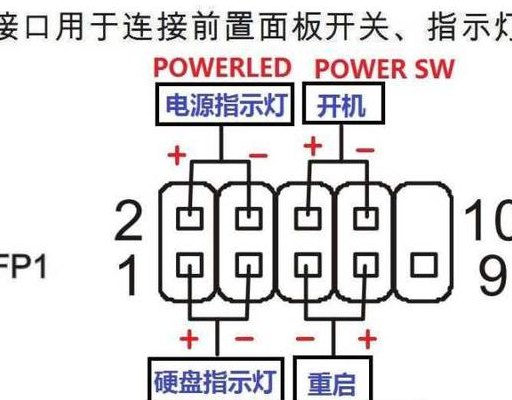

电源灯跳线和硬盘灯跳线，如下图中内容所表示。电源开关跳线和重启复位跳线，如下图中内容所表示。主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的位置，如下图中内容所表示。

连接的时候只需要按照上面的示意图连接就可以。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。

将戴尔台式一体机的主板接到组装式机箱上时，需要将机箱的电源开关线连接到主板上，以便通过机箱的电源开关控制电脑的开关机。以下是具体的接线方法：首先，查看您的组装式机箱的电源开关线。

台式电脑电源线怎么连接主板?

首先是电源开关(POWER)： 这个开关的插头是两脚，其中一根连线是用黄色或黑色表示，而另一根连线一般为白色。

步骤首先需要找到连接接口，这个接口在主板底部中间的位置：F_panel这个接口就是连接机箱面板的线的。（具体位置参考步骤3）步骤首先找到机箱上的连接线。步骤然后找到主板上的F_PANEL。

电源灯跳线和硬盘灯跳线，如下图中内容所表示。电源开关跳线和重启复位跳线，如下图中内容所表示。主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的位置，如下图中内容所表示。
