五孔一开关插座接线图（五孔一开关线怎么接）

05-19 93阅读

一开五孔插座怎么接线图解

一开五孔开关控制插座接线图开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔开关控制插座的接线方法！备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

一开五孔就是在一个插座上边有一个开关（按钮）加一个两脚插孔和一个三脚插孔，加起来叫一开五孔，简单理解就是一个开关加上两个插孔。这个开关可以控制插座是否通电，也可以用此开关控制其他电器，如灯等。

（图片来源网络，侵删）

首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。2 然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。3 L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

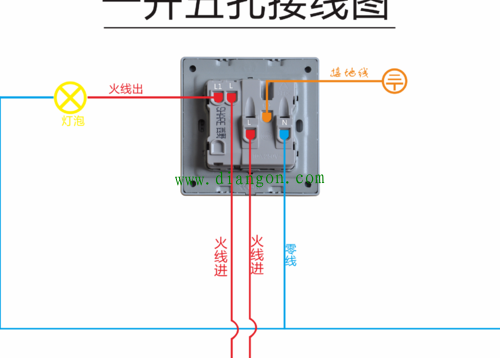

一开五孔线路连接图如下所示：连接方法：火线进到五孔的L接线孔，从接线孔串联一根火线进到开关的L处，在把灯的控制线（就是给灯的火线）接在L1上，蓝色零线就接在五孔的N接线孔上，地线也是如此。

火进开关的将L2与插座的L用导线相连，L1进火线，零线进N，有接地就进接地PE。如果开关不控制插座，那么就将开关L1与插座的L用导线相连，火线进开关的L1，零线进插座的N，接地进接地。开关L2出火线至灯具。

（图片来源网络，侵删）

准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。

开关控制灯的五孔插座接线请看下图：其中：火线---红色；零线---蓝色；地线---黄色。开关控制插座的话，火线接入开关的一个触点，从另一个触点引一根短线到插座的L，零线接入N，地线接E。

接线图如下：红线是火线；蓝线是零线；黄线是地线。注意这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。

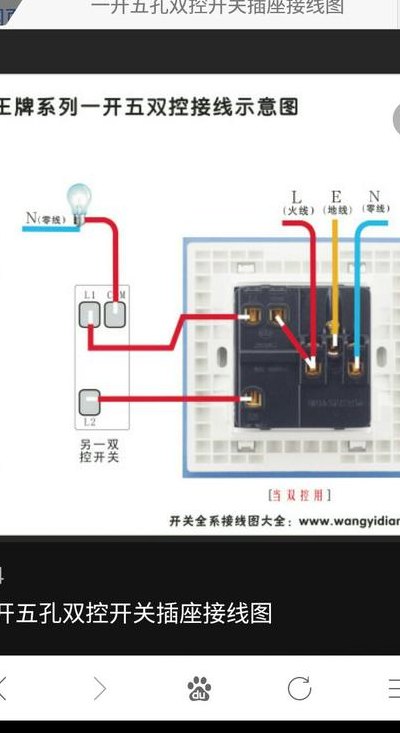

明线一开五孔双控开关接线如下比较常见的一开五孔双控开关正面一开五孔双控开关的背面，此图是控制灯泡开关的接线图一开五孔双控开关控制插座开关的接线图一开五孔双控开关控制单双灯泡开关的接线图。

开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔开关控制插座的接线方法！备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

一开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。

步骤如下：1 首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。2 然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。3 L代表火线，N代表零线，地线符号代表地线。

按照下面图片接线即可。如果开关不能控制灯泡，就需要把你标注的那2个“火线”对调一下即可。

一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联接线的注意事项：接线的时候断电，零火线分清楚。

明线一开五孔双控开关接线图如下所示比较常见的一开五孔双控开关正面一开五孔双控开关的背面，此图是控制灯泡开关的接线图一开五孔双控开关控制插座开关的接线图一开五孔双控开关控制单双灯泡开关的接线图。

开关控制插座：火线接L1 ；零线接N ；找一段电线，将电线的一端接L11（L12 空着不接），电线的另一端接L ；地线接〨（如果没有地线，此处也可以空着不接）。电源火线直接接开关中间的线柱，在开关下面的线柱商界一根线，将这一根出线同时接进三孔和两孔插座的L端。

你买的5孔插座，开关的一端内部与插座L（火线）相连，是控制插座通/断的。开关只有1个接线端子，不能单独使用的，要买开关2端有接线端子的5孔插座，开关才可以单独使用。可以同时控制灯和插座通/断，L（火线）接开关上端，灯线接插座的L（火线）端，插座用电时灯也点亮。

可以参照接线，只有一根火线和一根零线，可直接接到你的插座上边的两个接线位置（即两孔插孔的对应位置）插座中间的那个接线位置是接地线的，一般没地线就空着不接线，开关接线照图片比着接即可。

法：①、首先把220V进线(L火线)接到那五孔插座的(L孔内)，此时从该孔引一小段线，接到那开关的(L孔内)，此时开关的(L1)接到灯泡的中心点上，最后灯泡的外皮和220V进线(N零线)拧在一起，同时接到那五孔插座的(N孔内)即可。

首先观察一开五孔开关的背面，背面有LLLLL5五根接线柱。首先将火线接入到一开五孔的L2。之后将接入L2的线路使用改锥固定住，防止短路。之后将两根黄色的零线分别接入LL4接口中。之后再将剩余的两根零线接入到LL3中。这样一开五孔开关就连接好了。
