奥普浴霸安装图解（奥普浴霸安装图解视频）

欧普浴霸线怎么接线图解法

如图所示，只有5根线进开关，家里的火线进开关，家里的地线和零线经过端子和浴霸的地线和零线直接相连。

上图你那主机上的电源线为试机线（要拆除）主机与控制开关的线要从开关上拆除（因没有主机上的接线端子的图片我不知那一根是零线）在五色线中你看蓝线和黑线那一根要粗一点、粗一点的那条就是零线。假设蓝色线是零线。

首先，确保浴霸的电源线已经拉进了浴霸的安装地点，并且与主电源线相连。在电源线上，会有三根线分别是蓝线（零线）、棕线（火线）和黄绿线（接地线）。接下来，根据浴霸的具体要求，找到浴霸自带的接线端子，一般会有L、N和E标识。

奥普浴霸(AUPU)HDP521B的接线图

1、奥普浴霸接线如图：浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，是零线和电源零线并联。四位开关火线分别和四个开关小模块并联起来，四根控制线分别接入对应的接线孔。

2、aupu浴霸—奥普浴霸安装 取零件：想要把浴霸固定在天花板上，第一步取下面罩把所有灯泡拧下，将弹簧从面罩的环上脱开并取下面罩。

3、用电笔看下黄、绿、蓝 3根线哪根是火线，哪根是零线，找出来单独一根（一般是火线）的那根线，其它两根连接到两个开关上就行了。

4、奥普浴霸之奥普QDP1020C，这第三款是属于比前两款要高消耗的浴霸了，功率是很高的，照明功率也比较高，当然功率这么高，肯定洗起来也是特别的温暖啊，功率高的话那肯定在奥普浴霸开关这部分应该要特别注重噢。

奥普浴霸接线图详解

奥普浴霸接线如图：浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，是零线和电源零线并联。四位开关火线分别和四个开关小模块并联起来，四根控制线分别接入对应的接线孔。

热保护器平常是常开，当热量过高时自动接通电扇电源带走热量。图中接线排的火线接点一个进开关、一个到保护器到电扇，可不用电扇开关自动启动和关闭风扇。 热保护器平常是常开，当热量过高时自动接通电扇电源带走热量。

如图所示，只有5根线进开关，家里的火线进开关，家里的地线和零线经过端子和浴霸的地线和零线直接相连。

奥普浴霸接线图详解 浴霸一般来说是有三个开关的，有两个是控制取暖灯，还一个是控制照明灯的。

开关一共六根线，五根火线，一根零线，开关面板后面的线都是接火线的，零线直接和浴霸的零线接通，开关上面切记不可以接零线，也就是说开关只控制火线，零线不用控制。第二种浴霸为加热型，采用PTC材料。PTC浴霸是由不同规格的PTC材料组成。特点是通过PTC材质加热，开机后几分钟即可将整个浴室加热。

下图中红色表示火线，蓝色是零线，黄绿相间的是接地线，中间长方形竖条状的是接线端子排。这样款式的浴霸，一般端子排右侧的线已经接好，我们需要接的是图中左侧的线。端子排的位置一般在靠近浴霸的位置，也就是放在卫生间集成吊顶上面。接线的关键，是要找到火线和零线的接线位置。

奥普浴霸的安装攻略及注意事项

1、确定浴霸安装高度 浴霸一般安装在洗澡区的上方吊顶上，出风口不能对着人吹，以免暖风直接吹向人体不利于健康；注意按照后罩离地面高度要求1-3m之间，以免影响使用效果。

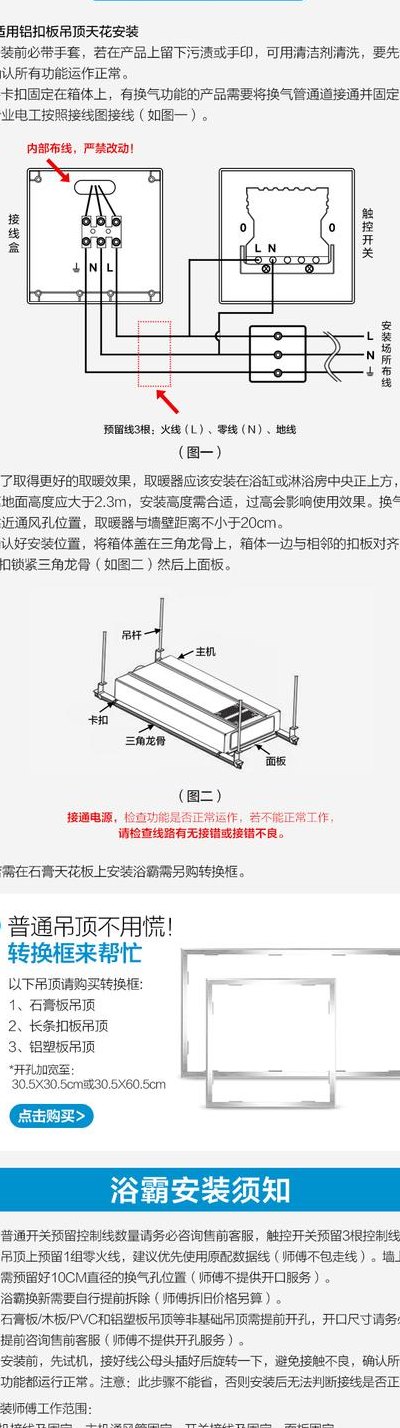

2、确定奥普浴霸安装高度 为取得最佳取暖和换气效果，奥普浴霸安装在浴缸或 淋浴房 上方的吊顶上，风出口方向应避免沐浴位置，以免暖风直接吹向人体，安装后面罩离地面的高度在1m-3m之间，过高或过低都会影响使用效果。奥普浴霸安装吊顶 水平铺设龙骨（吊灯夹层高度不小于210mm)，安装扣板，如图1。

3、使用奥普浴霸开关面板时，需要注意以下事项： 在安装过程中，务必确保断开电源，避免触电事故的发生。 安装完成后，要定期检查开关面板的固定情况，确保其稳固可靠。 使用时，要轻柔地触摸开关面板，避免用力过猛造成面板损坏。 定期清洁开关面板，避免灰尘和污垢堆积影响触摸灵敏度。

4、使用奥普浴霸开关面板时，需要注意以下事项： 在安装过程中，确保电源已经关闭，以免发生触电事故。 确认开关面板与浴室墙壁的连接牢固，以免使用过程中出现松动或掉落的情况。 使用过程中，注意避免水滴或湿手接触开关面板，以防电气短路或触电。

5、安装浴霸通风管与通风窗浴霸通风口开孔后先安装通风窗再将通风管固定在通风窗上。浴霸安装接线前准备a、为确保浴霸安装安全，技术人员在接线安装浴霸前应该先检查浴霸安装电源，确定开关控制线n组线径大于1平方毫米。
