求电动阀的电气符号

1、YW---字母代码中未见这种组合类似的倒有：YV---电磁阀，YM---电动阀 Y---通指电气操作的机械器件有可能是控制箱。

2、YM根据GB4728的文字符号，表示电动阀。JM似乎没有，M表示电动、电机，估计是指电动卷帘，如果结合具体图纸就容易理解。记得以前有些火灾自动报警系统厂家也曾用JM表示输入模块，用KM表示控制输出模块。如果不明白，上个截图看看，应该能更加正确判断所表达的设备。

（图片来源网络，侵删）

3、VC：阀门关闭（控制线），V是“valve”的缩写，意思是阀门，C是“CLOSE”的缩写，意思是关闭。VO：阀门打开（控制线），O是“OPEN”的缩写，意思是打开。ZC：阀门关反馈信号，阀门状态反馈线。ZO：阀门开反馈信号，阀门状态反馈线。

4、这是电磁阀的符号，如果方框里面写个M也可表示是电动阀，只是一般电动阀是一个圆里面写个M字母。

5、两个三角形对着是电磁阀驱动线圈电气图形符号。电动阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀，使用电能作为动力来接通电动执行机构驱动阀门。

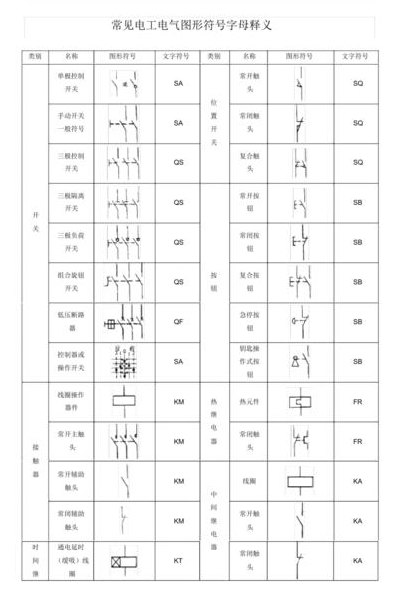

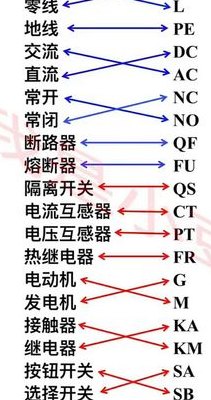

电气图中的各种符号是什么意思?

KA：中间继电器。KI：过流（欠流）继电器。KT：时间继电器。SB：按钮。SQ：行程开关。

（图片来源网络，侵删）

ZR-BV-3*4~CT 含义 ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。PC20-WC，CC含义 PC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。

电工图中用以代表电器或电器的某个部分的符号。电工图符号分图形符号和文字符号。图形符号旁一般均标有文字符号。在一张图上，相同文字符号表示同一设备；在文字说明中，此文字符号也代表此设备。各国规定使用的图形符号和文字符号不完全相同。

电气符号是用来表示电气元件、设备、功能、特性等各种电气参数的一种世界通用的符号体系。在电气工程领域，为了便于设计和施工，通常使用一些标准化的符号来代表不同的电气元件和功能。以下是一些常见的电气符号及其含义： FU：表示熔断器（Fuse），是一种用于保护电气系统免受过载和短路损害的保护器件。

W是Wire 电线的意思，在这里代表导线回路。X代表插座，WX就是插座回路。L代表照明Light，WL就是照明回路。E是Emergency应急，WE就是应急回路，这些都是回路的编号。A是配电箱/柜的代号，AE就是应急照明箱，AP是动力箱，AL是普通照明箱。

电气电路图上所有的标注的字母是什么意思,

字母标注的意思：AAT 电源自动投入装置、 AC 交流电、 DC 直流电、 FU 熔断器、G 发电机、 M 电动机、HG 绿灯、HR 红灯。HW 白灯、HP 光字牌、K 继电器、KA(NZ) 电流继电器(负序零序) 、 KD 差动继电器。

电气电路图上所有的标注的字母是：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继、title电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。电气电路失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，接触器的衔铁自行释放，电动机失电而停机。

具体含义如下：AL代表照明配电箱 AW代表电表箱 HAL代表（EW）DD手车式 SAL代表引下线与金属物体之间的空气中距离(M)SBX代表水表箱 AP代表的是动力配电箱。

求电气元件符号大全

1、下面是【字符电路图符号大全】，供参考查阅。例如：KM表示中间继电器，QM表示电动机保护开关。

2、以下列举的是电路板上常见的电子元件符号：1，B：电池（battery）。2，C：电容器（capacitor）。3，D或CR：二极管（diode）。3，F：保险丝（fuse）。4，IC：集成电路（integrated circuit）。5，L：电感（inductor）。6，LED：发光二极管（light emitting diode）。7，Q：三极管（transistor）。

3、电气符号的作用电气符号是电工技术中非常重要的基础知识，它们是用来表示电气设备、电路和元件的各种功能和属性的图形符号。电气符号的存在使得电气系统的表示和沟通更加简便和准确，它们广泛应用于电路图、接线图、原理图和功能图。电气符号为复杂的电气系统提供了统一的表示方法。

4、电桥 AB DQ。晶体管放大器 AD DF。集成电路放大器 AJ。印刷电路板 AP。抽屉柜 AT。旋转变压器(测速发电机) TG CF。电容器 C C。发热器件 EH RJ。照明灯 EL ZD。空气调节器 EV。过电压放电器件避雷器 F BL。具有瞬时动作的限流保护器件 FA SX。具有延时动作的限流保护器件 FR YX。

5、QS：刀开关。FU：熔断器。KM：接触器。KA：中间继电器。KI：过流（欠流）继电器。KT：时间继电器。SB：按钮。SQ：行程开关。

6、TA为电流互感器，QA是起动按钮，JR是小功率继电器常见的电气原理图标电器元件的符号有：AAT电源自动投入装置、AC交流电、DC直流电、FU熔断器、G发电机、M电动机、HG绿灯、HR红灯、HW白灯、HP光字牌、K继电器、KA(NZ)电流继电器(负序零序)、KD差动继电器。
