风扇电机接线图（三档风扇电机接线图）

风扇电机4根线这么接接线图

：一般三档风扇引线如图，红白蓝对应快中慢，黑线接电源两档风扇没有白线或蓝线 2：如果颜色不对，就得测量电阻：电阻最大的接电容，这是永远不变的；另外两个抽头之间的电阻最小，与电容线之间电阻较小的为主绕组。

电风扇电机，一般采用单相交流电容运转电机，4根线分别是电机两个绕组的引出线，接线见图。

风扇电机的4根线这么接：1：一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。2：如果颜色不对，必须测量电阻：将电阻最大的电容接上，电阻永远不变；另两个抽头之间电阻最小的主绕组，电阻较小的主绕组与电容线连接。

一般电风扇电机使用四条线，一条红线（火线）与一条蓝线（零线）接电机主线圈，红线同时连接启动电容一端，电容另一端与启动线圈连接（图中灰线），还有一条线（橙色）与红、灰分别连接在调速开上。

艾美特电风扇电机如何接线,请给示意图

1、艾美特电风扇电机（原厂产品是带电容）电机5线分为红色高档灰色中档，黑色慢档（特别注意与其他电机不同处）橙色（慢慢档）蓝色接电源（须注意）。如果原来机子是三档调速，用胶带把橙色线接头缠上，空着不用接。

2、红线电机线接高档H，灰线接M，黑线L，白线和紫色接电容。具体如下图：电机 ：电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。在电路中用字母M（旧标准用D）表示。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。发电机在电路中用字母G表示。

3、你是电机坏了换电机，一般新电机都标有示意图，按新电机图接。如果是换电容不需要拆全部线，电容很少坏的。如果是换开关，拆了没有拍照，那你只能看看电机上有没有示意图，没有就要用万用表去区分出每条线是什么线。3档的风扇，电机出线基本是5根。阻值最大两根接上电容，零线接电容一端。

4、艾美特风扇电机5线电机的接线方法：电机引出五条线，包括黑色直道线[主线]、红色线[快速档]、白色线[中档]、蓝色线[慢速档]、黄色线[电容器线]。

5、启动线圈与启动电容器，作为电机的启动电路。具体接线图如下：你的电风扇如果有三条线（一般线色是红、黑、黄），红、黑接220伏电源线，黄线接启动电容器。切记！电风扇不能接两根（380伏）火线！只能接一根火线和一根零线（220伏）。

7条线的风扇电机如何接线?

黑色接一根220电源，红线接3档，白线接2档，蓝线接1档，双色线（黄蓝）接地（机壳），其他两根接电容。

风扇电机七条线怎么连接 我来答 分享 微信扫一扫 新浪微博 QQ空间 举报 可选中1个或多个下面的关键词，搜索相关资料。也可直接点“搜索资料”搜索整个问题。

条线的风扇电机的接线：三条一组的接入三个档位的出线端，蓝色接电容和零线，白色接电容另一端。火线接入三档开关的入线端。风扇，指热天借以生风取凉的用具。电风扇，是用电驱动产生气流的装置，内配置的扇子通电后来进行转动化成自然风来达到乘凉的效果。电风扇的主要部件是：交流电动机。

首先，需要明确每个线所代表的功能。一般来说，电机上有电源线、控制线、信号线等。根据提供的信息，我们需要确定电源线、控制线和蓝线的具体用途。 对于电源线和蓝线的连接，根据美的鸿运扇电机的连接方式，电源线一般连接在电路板上的相应位置。

电风扇电机怎么接,,如下图,,四条线!!

风扇电机的4根线这么接：1：一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。2：如果颜色不对，必须测量电阻：将电阻最大的电容接上，电阻永远不变；另两个抽头之间电阻最小的主绕组，电阻较小的主绕组与电容线连接。

一般风扇电机接线如图所示，五根线的在控制合禸另接电容，四根线的电容在电机体上已接好，故引出如图左边四线。

四线散热风扇一般指的是PWM温控风扇，也就是说控制系统可以根据温度来调节风机的转速。

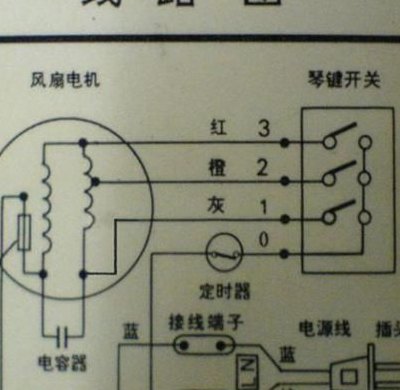

你的这个电风扇电机原来是五根引出线，为抽头式高、中、低三档变速，电路图如下：而更换一个新买的电机引出线只有四根，那么，这个电机变速档位有高、低两档，安装时，将按键空一个。（或者两个按键短接也可以）。

落地扇电机接线原理图

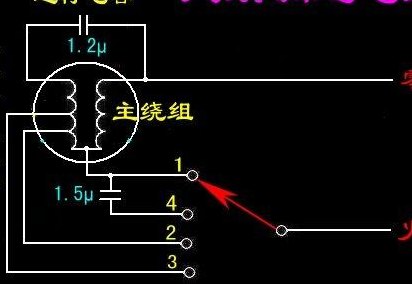

1、电风扇接线图 红线接第一档，南贤街第二岗，然后白线接第三档。排挡中的黄线接在电容黑线的另一端，黑线的另一端接在主线插头上，一根黄线和绿线，通常接在地下线路上。电风扇接线图 电风扇的电机有分割线和零线。零线一般是220v，中间有调速器。

2、两边的两根是220伏交流电，不分正负极。单相电机中有一组主线圈和一组副线圈。主线圈为电机运行线圈，而副线圈为电机的启动线圈，与启动电容器相配合完成电机的启动、转向切换工作。

3、单相电机的调速有两种办法，一种是机外用调速器调速，如吊扇。而另一种调速在机内调速，采取绕组抽头式调速，你的这个落地式电风扇就是采取这种办法。

4、：一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。2：如果颜色不对，必须测量电阻：将电阻最大的电容接上，电阻永远不变；另两个抽头之间电阻最小的主绕组，电阻较小的主绕组与电容线连接。

5、一般家用落地风扇，是可以调速的，一般有三个档位：慢、中、快。电机是有三个速度档和一个启动线圈组成：如下图，电机一般有五根线，红、白、蓝、黄、黑，红白蓝三根是转速线，代表慢中快三个档位，黄线和火线之间接一个电容，是启动线圈，没有这个电容，电机不会启动，黑线是接零线。

6、电机内部有两个绕组，一个主绕组也就是运行绕组，一个是副绕组也就是启动绕组。单相电机火线零线可以接反，以上图为例，改变了火线的位置，即改变了电容两端所接的线，便实现了电机的正反转功能。

电风扇电机接线图怎么接线?

1、电风扇接线图 红线接第一档，南贤街第二岗，然后白线接第三档。排挡中的黄线接在电容黑线的另一端，黑线的另一端接在主线插头上，一根黄线和绿线，通常接在地下线路上。电风扇接线图 电风扇的电机有分割线和零线。零线一般是220v，中间有调速器。

2、接线方法：如图所示，电机中的红色线接电路板快档位置经常会用一个字母H代替。电机中的白色线接电路板中档位置经常会用一个字母M代替。电机中的蓝色线接电路板低档位置经常会用一个字母L代替。电机中的黑色线接电源公共端位置经常会用字母COM代替。

3、单相电机火线零线可以接反，以上图为例，改变了火线的位置，即改变了电容两端所接的线，便实现了电机的正反转功能。从上图我们可以看出，我们把万用表电阻档，把两表笔分别放在A点、B点时，AB之间的阻值其实是启动绕组和运行绕组两个绕组串一起的结果，所以阻值最大。

4、风扇电机的4根线这么接：1：一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。2：如果颜色不对，必须测量电阻：将电阻最大的电容接上，电阻永远不变；另两个抽头之间电阻最小的主绕组，电阻较小的主绕组与电容线连接。

5、接法：1：一般三档风扇引线如图，红白蓝对应快中慢，黑线接电源两档风扇没有白线或蓝线 2：如果颜色不对，就得测量电阻：电阻最大的接电容，这是永远不变的；另外两个抽头之间的电阻最小，与电容线之间电阻较小的为主绕组。
