工地图纸如何看懂标高(工地图纸如何看懂标高尺寸)
在建筑施工图中尺寸和标高是怎么表示的?
在建筑施工图中总图的尺寸和标高都是以米为单位。其他建筑图纸的尺寸:平面图是与毫米为单位,立面图的标高是与米为单位,剖面图及其他大样图等都是与毫米为单位。建筑制图标准要求所有尺寸均以mm(mm)为单位,标高均以m为单位。在绘制总图时,单位以米为单位。这些措施是为了更好地反映图纸的精度。
数字型标高符号 数字型标高符号是最直观的一种表示方式,其特点是将高度数字直接标注在符号上,用于表示某一点或者某一位置的高度。例如:404,表示此点的高度为404米。数字型标高符号具有标识清晰、易读、直观等特点,是工程界的常用表示方式。
只要找到标高符号即可(如下图),在施工图中经常有一个小小的直角等腰三角形,三角形的尖端或向上或向下,这是标高的符号,用细实线绘制、高为3mm的等腰直角三角形。标高符号的尖端应指至被标注的高度位置,尖端可向上,也可向下。底层平面图中室内主要地面的零点标高注写为±0.000。

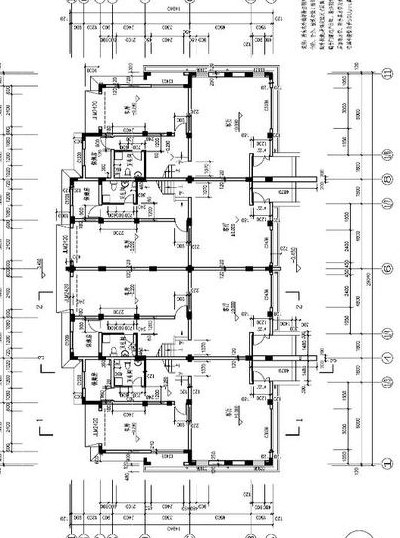

内部尺寸 应标注各房间长、宽方向的净空尺寸,墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。标高、门窗编号 平面图中应标注不同楼地面高度房间及室外地坪等标高。为编制概预算的统计及施工备料,平面图上所有的门窗都应进行编号。
问:施工图中标高符号是什么?在总平面图、平面图、立面图和剖面图上,经常用标高符号表示某一部位的高度,它有绝对标高和相对标高之分。绝对标高是以我国青岛附近黄海的平均海平面为零点测出的高度尺寸;相对标高是以建筑物室内主要地面为零点测出的高度尺寸。
工地图纸如何看懂标高的计算
工地图纸如何看懂标高的计算第一步,我们要知道相对标高的分类:装饰完工后的表面的高度,我们叫他建筑的标高。第二步我们要知道,上下表面的高度叫做结构标高,高于首层的地面的高度均为正数,低于建筑首层的为负数。
标高符号以等腰直角三角形表示,用细实线绘制。总平面图室外地坪标高符号,用涂黑的三角形表示。标高符号的尖端指至被注高度的位置。尖端向下或向上,标高数字注写在标高符号的左侧或右侧。标高单位以米(m)计,注写到小数点后第三位。总平面图上注写到小数点后第二位。
一般结构施工图上会标注,基础顶标高减去基础厚度(高度)就是基础底标高,基础底标高加基础埋深加室内外高差就等于正负零。基底标高是指建筑物基础底部相对于建筑物±0.000处低于多少米。例如基底标高-200M即为建筑的基础埋深为2M或基础底部至建筑±0.000处为2M。

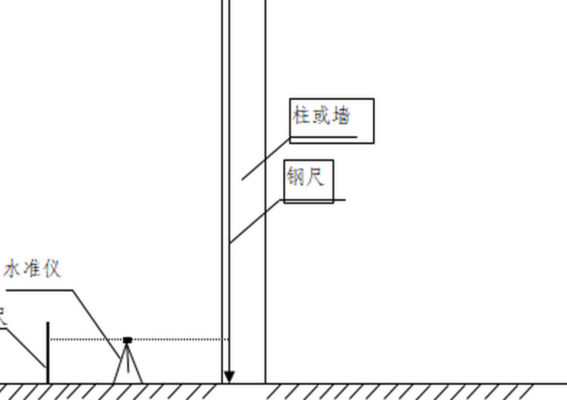

施工图中的标高会有一个原点标高,记为0.000。建筑物其他部分相对于该点的高度就是这部分的标高。海拔以米为单位。一般建筑首层室内地面标高在施工图中为±0.000。
工地图纸如何看懂标高
1、工地图纸如何看懂标高的计算第一步,我们要知道相对标高的分类:装饰完工后的表面的高度,我们叫他建筑的标高。第二步我们要知道,上下表面的高度叫做结构标高,高于首层的地面的高度均为正数,低于建筑首层的为负数。
2、,相对标高通常不涉及到绝对的高度基准面,而是将某一点作为基准点,其他点的高度则相对于这个基准点来描述。这样的表示方式可以在特定环境中更直观地了解高度的差异。通常情况下,相对标高使用正负数来表示,正数表示上升的高度,负数表示下降的高度。
3、施工图中的标高会有一个原点标高,记为0.000。建筑物其他部分相对于该点的高度就是这部分的标高。海拔以米为单位。一般建筑首层室内地面标高在施工图中为±0.000。
4、建筑图标高符号是倒立三角多出来一横。单位是m,见下图。承重在图纸上一般没有表示,要看设计计算书。
5、在建筑施工图中总图的尺寸和标高都是以米为单位。其他建筑图纸的尺寸:平面图是与毫米为单位,立面图的标高是与米为单位,剖面图及其他大样图等都是与毫米为单位。建筑制图标准要求所有尺寸均以mm(mm)为单位,标高均以m为单位。在绘制总图时,单位以米为单位。这些措施是为了更好地反映图纸的精度。
