插板怎么接线图解（拖线板插座怎么接线图解）
四孔插座电器接线图
四联插座连接图如下所示：连接方法：四联插座每单独插孔应并联起接，即插座的火线接火线，零线接零线，地线接地线，这样的接法就是并联接法。插座上相应的标注有 L--火线，N--零线，E--地线。
你好：图中的照片是【4P 三相空气开关】。【四孔、三相插座】最上面的端子连接【保护零线（PE 黄、绿双色线）】，位置在配电箱里。图中 4P 三相空气开关【下口三根线（黄、绿、红电源）】，连接插座的三个孔位即可。
首先把电源线的火线直接连接到开关的一个接口上（L），然后从开关的另一个接口上用导线连接的插座的L接口上，再把电源线的零线接到插座的N接口上，最后把电源线的地线接插座的地线接口上就完成。
一般工业设备都是用三相四线制，即3根火线1根中性线(俗称零线)。接线方式是中性线接最粗，最大的那个接线柱，其余接3根火线。如果电气设备考虑相序的话，若反相，任意调整两根火线既可。
插座带开关的接线有多种接法，你可以按下图选择适合自己用途的接法即可：这种升级款、带开关的插座，开关只有一个接线孔，说明开关与插座内部已有连片，无需再在接线孔外面另接跳线，左图是开关控制灯，插座常有电的接线图；右图是开关控制插座的接线图。
四柱中途开关，即六柱隐藏了两个点，L1L2是公共点，L3L4是出线。四个接线柱的三控开关接线柱分别标有LLLL4；一般为LL2接来的两线；LL4接出去的两线就好了。连接如图。
公牛插座怎么接线图解
1、公牛插座连接示意图如下：接线时，红色线（火线）和蓝色线（零线）分别接在L和N端子上，黄色和绿色双色线接在N端子上，然后用断线连接L端子和开关端子，然后使用灯泡的另一个连接连接到开关端子L。
2、公牛12孔插座接法，准备好插座，使用螺丝刀将插座接线位置的固定螺丝拧开，蓝色接零线，棕色接火线，黄绿色接地线；具体的操作步骤如下：准备好插座。使用螺丝刀将插座接线位置的固定螺丝拧开。蓝色接零线，棕色接火线，黄绿色接地线。如下图：将接线柱上的固定螺丝都拧紧。
3、公牛插座接线图如下：连接线路时将红线(火线)与蓝线(零线)分别连接到接线柱L和N，黄绿的双色线则连接到插座接线柱N，然后再用一根断线连接插座L接线柱与开关接线柱，然后再用另外根从灯泡过来的接线连接到开关线柱L即可。
4、步骤/方法：先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。1－2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第第2和第第6脚，它们分别起着收、发信号的作用。
5、公牛插座接线图如下：连接线路时将红线（火线）与蓝线（零线）分别连接到接线柱L和N，黄绿的双色线则连接到插座接线柱N，然后再用一根断线连接插座L接线柱与开关接线柱，然后再用另外根从灯泡过来的接线连接到开关线柱L即可。
6、当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。
插座板开关怎么接线图解
1、准备好带开关的插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。

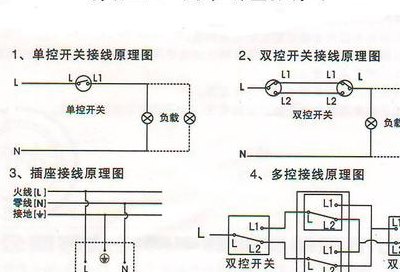

2、一开三孔带开关插座接线，如下图所示。双控灯接线图 （红色是火线，绿色是零线，蓝色是接地线）双开关五孔（2孔+3孔）的插座接线图，如下图所示。双5孔开关接线，如下图所示。

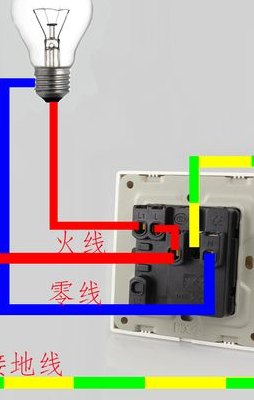

3、开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
一般插板怎么接线图解
1、开关不控制插座，作为单独控制灯具的接线方法(见示意图右开关板)，就要把L孔的封盖挖开，并且接上火线，由于L端内部与开关的中端已连通，所以，开关的唯一一个接线端子就作为输出端子用，接灯控线，这样，开关就能单独控制灯具，而插座不受开关的影响。
2、首先从插座L1上拆下橙色导线，如下图所示。接下来，将红线连接到线路板的L2，如下图所示。然后，找一条黄色的线，把它和橙色的线连接起来，如下图所示。接着，用手将两根线拧紧即可，如下图所示。然后，红线也是这样拧紧的，如下图所示。
3、两根电线分别接插排的火线（红色线）和零线（蓝色线）。如图：一般来说，所有的插排、插座都设有红色（火线）、蓝色（零线）和黄绿相间（接地线）三根接线头。接地线，对于保证使用安全有着极大的作用。建议从其他位置借用一根接地线。
4、一般工业设备都是用三相四线制，即3根火线1根中性线(俗称零线)。接线方式是中性线接最粗，最大的那个接线柱，其余接3根火线。如果电气设备考虑相序的话，若反相，任意调整两根火线既可。
