圈梁图片（圈梁图片 圈梁效果图）
地圈梁和基础梁的区别图解图片

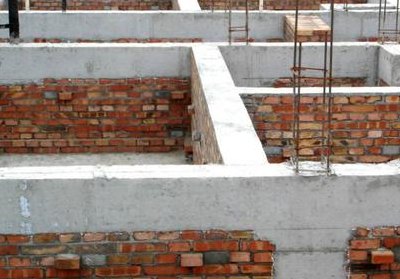

[地圈梁和基础梁的区别图解图片](https：//i.imgur.com/LSqf2lc.png)如图所示，左边是地圈梁，右边是基础梁。地圈梁是连接柱子和墙体的梁，它一般位于地面以上，承受的是上部结构的重量。地圈梁的作用是将上部结构的荷载传递到柱子和墙体上，使之均匀分布，从而保证建筑的稳定性。
建筑图纸中的DQL，中文意思是地圈梁。地圈梁一般设置在正负零以下，设置在基础墙处的基础上部，连接地下基础部分与上面墙体建筑部分闭合的一圈钢筋混凝土浇注的梁。其截面、配筋由构造确定。可以提高房屋的整体空间刚度、增加建筑物的整体性，对建筑物起腰箍的作用。
作用不同 基础梁：主要起联系作用，增强水平面刚度，有时兼作底层填充墙的承托梁，不考虑抗震作用。地圈梁：与构造柱共成抗震限裂体系，减缓不均匀沉降的负作用。所设位置不同 基础梁：位于地基土层上的梁。
专家帮我看下楼房建筑中这种梁是什么梁,凸出楼板15公分左右,起到什么...
次梁的作用是将次梁上方的墙或其他结构的荷载，传递到次梁两端的主梁上。而次梁下方的墙并不承担承重作用，所以厕所的墙并不是承重墙，拆掉没事，只要拆的时候不动到次梁就行了，不过要注意墙的上端是梁的隐藏的部分，拆墙的时候注意保护。
地梁，圈梁，如果用12米钢筋就得39根，地梁用国标18的，圈梁用14的.空梁得11根12米长钢筋，用14或者16粗的，扒举筋的10根，10米长的非标8到10个粗的就行，盖筋主筋100根，负筋100根过标12粗或者14粗的，套筋30根10米长。
增加圈梁：因为预制板房屋的抗震性能较差，需要通过圈梁来增强房屋的整体性。这种造型和建筑本身的风格不符，因此可以判定是预制板房屋。
地梁约定俗称为基础连梁，圈起来有闭合的特征，与构造柱共成抗震限裂体系，减缓不均匀沉降的负作用。楼板配筋主要受承载力控制，与HPB300相比，HRB400钢筋最小配筋率常数限值由0.20减小到0.15，且强度高，当釆用HRB400钢筋可比采用HPB300钢筋节约钢筋20%左右。
自建房打上圈梁,下边没有立柱是否可行?
独立基础没造柱，有地圈梁砖混建三层行。如果没有柱子，就起不到承重的作用，所以盖不了三层楼。而农村自建房基本都是钢筋混凝土或者砖混结构。很多都是承重墙，三层的房子差不多都到了10米以上。如果没有柱子支撑，这种房屋结构根本无法满足现有需求。
农村自建别墅立杆一般建在墙体拐角，房屋四周，或者比较长的墙的身上，用于连接墙壁，以及抢基础梁。如果是砖混结构建筑构造，立杆的主要作用是抵挡剪切应力，建筑抗震等级，打横荷载。如果是框剪结构，这也是抵挡剪切应力，建筑抗震等级，肩负竖向荷载的。
只要它不在地震带上，楼层不高的话，没有圈梁也一样能住。圈梁和柱的作用对房子来说太重要了。事实上，有两种环梁：地板梁和腰部梁。当然，地梁也是一种圈梁，但地梁埋在地基下，起着巨大的作用。我们击中地梁后，整栋房子都建在地梁上。地梁里有钢筋。混凝土浇筑后，形成一个整体。
过梁,圈梁各用多大的钢筋,构造柱用多大的钢筋间隔多
1、圈梁和构造柱基本上是以上图片，断面尺寸依据墙体厚度，一般是200*200或者是240*240 过梁在门窗洞口2米以下的基本上也可以按上图，门窗洞口再大的话，要加钢筋或者是放大断面了。
2、不过不需要太大，矩形柱的主筋就要大一点了，18螺纹钢筋的就行，梁的钢筋要更大一点，因为它受力最大，一般要20以上的做主筋，箍筋8个的6个的都行，一般隔10公分到20公分一个箍筋，构造柱和圈梁还有过梁的间隔大点，柱和梁的小点，梁和柱连接的地方要斜筋。
3、两层的砌体住宅楼，构造柱钢筋4Φ12，φ6@200；圈梁钢筋4Φ12，φ6@200；过梁净跨≦1500的，240×120，底筋3Φ12，上面2φ8，φ6@150；楼板Φ10@150单层双向，支座加负筋同；屋面板Φ10@150双层双向。仅供参考。
4、砖混结构，柱筋用14的钢筋，圈梁的钢筋用12就可以了，也可以用14的钢筋。过梁钢筋的大小应该根据洞口的大小（跨度）确定，一般单扇门12的钢筋就够了，通常配筋为2根12的钢筋。砖混结构，柱筋用14的，圈梁的断面尺寸及配筋应该根据抗震设防烈度、建筑物的抗震等级及建筑物的规模和结构形式确定。
12g01图集16页圈梁QL3
新12g01图集16页（包括圈梁QL3相关数据）见下附件，1575×1069像素图片，请点击放大后查看或下载（另存为），希望能够帮到你。
图中圈梁被窗洞口截断,请在图中画出附加圈梁并标注相关尺寸
在窗口的上方做圈梁兼过梁。两边与被切断圈梁搭接长度是原圈梁与过梁高差的两倍。
设置附加圈梁，附加圈梁搭接长度不能大于洞口高度的二倍，且两端深入墙内不小于一米。圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。其目的是为了增强建筑的整体刚度及墙身的稳定性。圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。
当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与圈梁的搭接长度不应小于其中到中垂直距离的两倍，且不得小于1米。出现这个情况就是在楼梯间的地方，圈梁截断，但楼梯间两边均有构造柱，截断的上部圈梁按照我们日常施工时，只锚固到构造柱里，和这个要求最后的要求不一样。
钢筋混凝土圈梁的高度不小于120mm，宽度与墙厚相同。当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，其配筋和混凝土强度等级均不变。在电力工程中，电缆井，箱式基础上，也会设置圈梁，目的是为了增强电缆井的稳固性和整体性。
问题3：圈梁在砌体墙上的布置应参照设计图纸。钢筋砖圈梁是沿外墙和部分内墙一周连通砌筑而成。圈梁的高度不小于120mm，宽度与墙厚相同。如果圈梁被门窗洞口截断，应在洞口上部增设相同截面的附加圈梁，确保配筋和混凝土强度等级不变。问题4：构造柱的布置也应依据设计图纸。
