网线接法图解8根（网线接法图解8根 水晶头）

八芯网线如何做头,有哪几根线有用,如何连接?最好有图说明,谢谢!_百度知...

网线8芯水晶头b种接法是百白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。首先用压丝器将网丝的塑料外层去除，如下图所示。然后将内芯按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列。然后减去内核多余的部分，如下图所示。然后戴上水晶头，如下图所示。

八根线里有四根是有用的，另外四根是用来备用的。网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

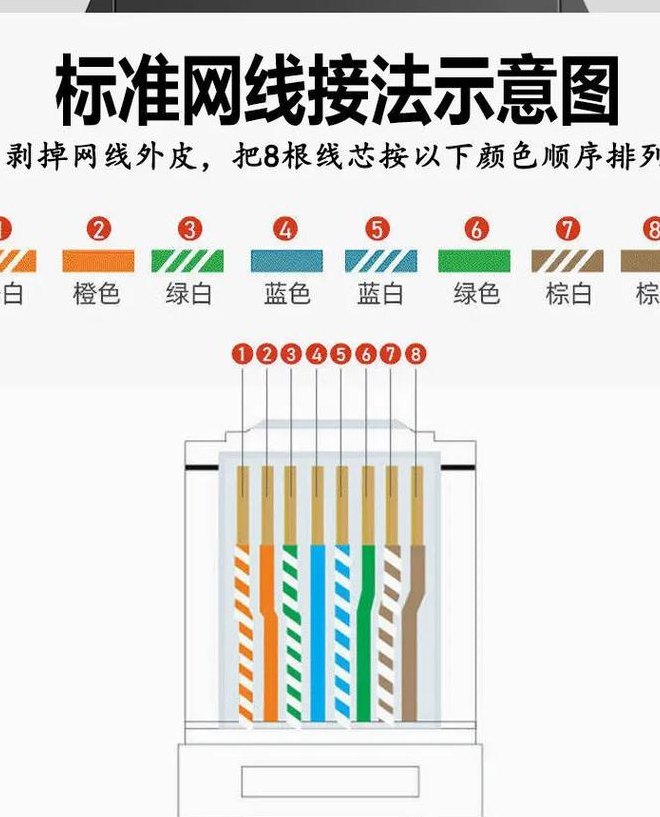

如上图所示，这是t568b标准的做线排序，完全按照上面的色谱排列就可以了，百兆网线其中是四芯可用：如果是千兆网线则8芯全用。

你说的不错；百兆网中用B类只要接4芯；B类接法 1。橙白；2。橙色；3。绿白；4。蓝色；5。蓝白；6。绿色；7。棕白；8。

8芯网线怎么接线?

1、芯网线的连接方法如下：通常所用的网线利用8跟带绝缘皮的细线，当然也有4芯等不同规格的，不过大同小异，首先需要把外皮拔掉一段，漏出里面的细线（拔线可以用网络钳，也可以一般网络钳都附带的小卡刀）。

2、网线8芯水晶头b种接法是百白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。首先用压丝器将网丝的塑料外层去除，如下图所示。然后将内芯按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列。然后减去内核多余的部分，如下图所示。然后戴上水晶头，如下图所示。

3、八根线颜色分别为：白橙、橙、白绿、兰、白兰、绿、白棕、棕。100M以下，一般使用6，四根线。按标准是 橙蓝绿棕 共四组线。其中3一组，6一组 5为备用线 8则为电话线。白橙、橙、白绿、绿为有效线，是负责传输和接受数据的。

4、准备一把网线钳和网线，如图，将网线胶皮剪掉长约2cm的长度，露出8条不同颜色的小线。将它们按照这样顺序进行排列：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。再用网线钳剪齐。

线对线连接器选哪家

1、线对线连接器在线上或线下都是可以购买到的。线对线连接器是用于连接两个电线的一种电子元件。在选择线对线连接器时，需要考虑以下几个因素： 外观和尺寸 线对线连接器的外观和尺寸应与所连接的电线相匹配。

2、欧卡是一个连接器品牌，日本的，它的连接器分很多种的：有防水连接器，SMT连接器，非防水连接器，内机箱连接器，盒子连接器，线对线连接器等等，举个例子：欧卡M12连接器， 这是个军工品质要求的设计，通过UL，TUV等认证，在工业领域使用非常普遍。

3、EL5MM线对线连接器，额定电流10A，额定电压300V，使用温度-20°C~90°C。压线范围0.13方-25平方这个是标准的参数，按照JST的标准的，bailev连接线专业做JST线束。

4、D型连接器：D型连接器是电子设备中常见的连接器，用于连接电路板和电缆。1 射频连接器：射频连接器专用于连接射频电路，如无线电设备、电视天线等，能够在高频环境下保持信号的质量。这些连接器类型各司其职，为电子设备的正常运作提供了保障。
