继电器符号图形对照表图（各种继电器符号）

热继电器的符号和其图形

热继电器符号如图：热继电器的工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

电工符号FR表示热继电器，热继电器主要用来对电动机进行过载保护的，工作原理是过载电流通过热元 件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

热继电器的工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

电路图中热保护继电器用如下符号表示：电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

电气符号KH通常指代的是星形接线方式，在三角形接线方式的电气图中可能表示为FR。FR符号在电气图中代表的是热继电器，它是一种过载保护装置。热继电器的工作机制依赖于通过热元件（通常是电阻丝）的电流产生热量，进而加热双金属片。

时间继电器触点怎么理解,请相应画出表示符号?

时间继电器在电路图中的符号通常表示为KT。这类继电器按照其工作原理，可以分为两大类：通电延时型和断电延时型。它们的符号 representation 如下所示。对于时间继电器，触点的图形符号的关键在于理解触点动作的方向，通常情况下，半圆的开口方向指示了触点的延时动作方向。

观察通电延时时间继电器的触点：圆弧形的符号表示触点的动作，圆弧向内的方向指示触点延时动作的移动。 查看断电延时时间继电器的触点：同样关注圆弧符号，通电时触点动作。断电后，圆弧内向移动导致触点延时复位。

继电器触点主要分为两种类型： 瞬时触点，这种触点在通电时动作，断电时复位。 延时触点，包括常开和常闭两种类型。当继电器通电时开始延时，经过时间t后触点动作（断电后自动复位）的触点称为通电延时触点；而通电立即动作，断电后经过时间t复位的触点称为断电延时触点。

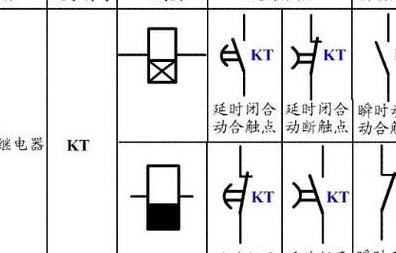

时间继电器的触点图形符号时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。如图3，是通电延时的各种触点的图形符号。

动合型（常开）以合字的拼音字头“H”表示。（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。动断型（常闭）用断字的拼音字头“D”表示。（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。转换型（Z型）这是触点组型。用“转”字的拼音字头“z”表示。

时间继电器的文字符号是KT，或字说明图形符号根据小伞的触点的左边还是右边分为两组，画哪一种都可以。我们在记忆的时候主要就是注意触点的半圆符号的开口方向，遵循原则是半圆开口方向是触点延时动作的指向。以通电延时的延时断开的动断触点为例，该符号触点延时动作指向右方，半圆的开口方向即在右方。

料位开关的知识

阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重物料扭力大小可以调节。

料位开关(也称料位限位开关)是指对容器中固体物料的高度是否到达某一特定位置(通常为上限或下限)进行检测的传感器。此种传感器通常输出继电器的接点信号或集电极开路信号，输出信号一般与驱动指示灯、报警器或输入PLC进行连锁顺序控制。它能用于高温、高压环境，液体、粉体、颗粒、大固体块料及腐蚀性物体。

料位开关可以分为阻旋料位开关、电容式料位开关等等许多品种，并且不同的种类旗下还有丰富多彩的尺寸规格、型号大小可以帮助满足不同消费者的需求。所以我们发现不仅仅工艺生产方面，比如工厂自动给料系统或生产线上可以看见产品的身影，而且在一些电子线路的设计上也可以发现其所扮演的不可或缺的角色。

下面就是关于音叉开关的工作原理和相关知识。工作原理 音叉开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉料位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉料位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。

继电器的电路符号怎么表示?

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

继电器的新版符号是用字母K表示。继电器细分又分为：电压继电器KV；电流继电器KA；时间继电器KT；频率继电器KF；压力继电器KP；控制继电器KC；信号继电器KS；接地继电器KE 。继电器是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

继电器的符号表示方法可以分为两种：旧版符号和新版符号。在旧版符号中，继电器的文字符号是“J”。继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框，同时在长方框内或长方框旁标上继电器的文字符号“J”。在新版符号中，继电器的符号用字母K表示。

继电器的图形符号通常由一个长方框和一个或多个触点符号组成。长方框表示继电器的线圈，触点符号表示继电器的接点。在电路图中，通常将继电器的文字符号标注在图形符号旁边。例如，如果继电器的文字符号是“J”，那么在图形符号旁边标注“J”就表示这个图形符号代表的是继电器。

电路图中热保护继电器用如下符号表示：电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

时间继电器的符号

1、动合型（常开）以合字的拼音字头“H”表示。（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。动断型（常闭）用断字的拼音字头“D”表示。（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。转换型（Z型）这是触点组型。用“转”字的拼音字头“z”表示。

2、时间继电器的符号是KT。时间继电器分为通电延时动作和断电延时复位，符号如下图所示。时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

3、继电器新符号用字母K表示，以前用J表示。细分时应用双字母表示。

4、KT。时间继电器也称延时继电器，它在电路中起着使控制电路延时动作的作用，当时间继电器的感测元间接受到外界发来的动作信号后，要经过一段时间后触点才能动作并输出信号去操纵控制电路。时间继电器按动作原理分为电子式、空气阻尼式、电子式。按延时方式分为通电延时性，和断电延时型二种。

5、时间继电器的线圈图形符号时间继电器分为通电延时和断电延时，图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。图1　通电延时 图2 断电延时 时间继电器的触点图形符号时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

6、图1：通电延时线圈图形符号 图2：断电延时线圈图形符号 时间继电器的触点图形符号 时间继电器的常闭触点和常开触点的图形符号主要根据触点延时动作的方向来判断。通常，半圆开口的方向指向触点的延时动作方向。如图3所示，展示了通电延时情况下各种触点的图形符号。
