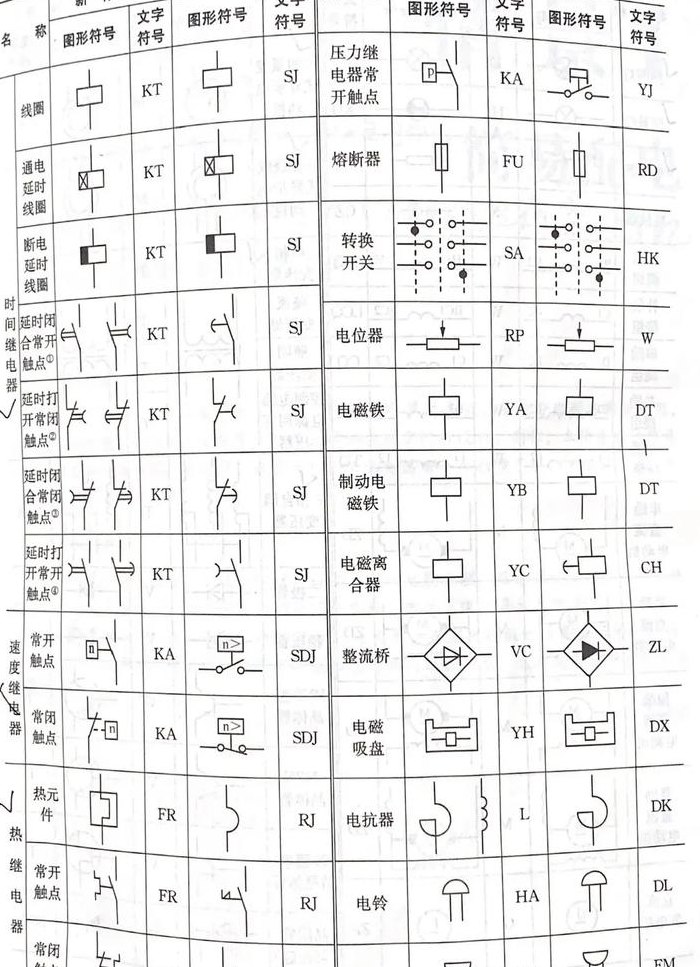

电器电路符号对照表图（电器元件电路符号）
双联双控开关电气符号怎么画???
电气符号如配图 双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
双联双控开关的电气符号实际上是由两个单刀双掷开关串联而成，并接入电路。每个单刀双掷开关包含三个接线端，分别连接两个触点和一个刀。具体的接法是：将两个单刀双掷开关的两个触点相互连接。比如，开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连。
在设计电路图时，我们可以这样连接这些开关：将K1的0点（公共点）连接到火线，同时将K2的0′点（公共点）连接到灯泡的一根电线。另外，灯泡的另一根电线应当连接到零线。为了实现双控开关的功能，我们需要将K1的1点和K2的1′点，或K1的2点和K2的2′点连接起来。

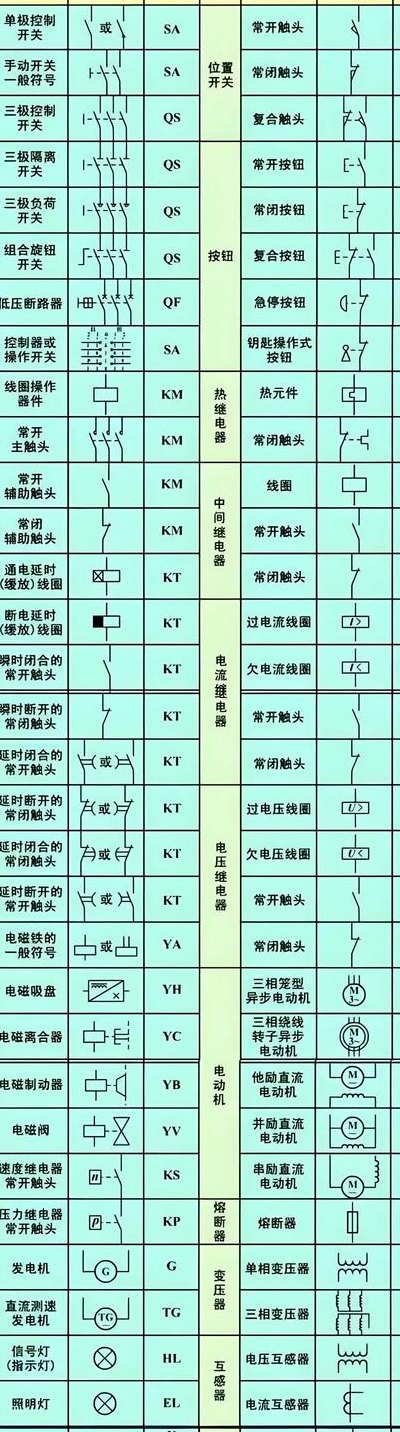

常用低压电器的图形符号和文字符号
此外，还有一些其他的低压电器图形符号和文字符号值得注意。例如，信号灯通常用不同颜色的图形符号来表示，如红灯表示停止或危险，绿灯表示通过或安全。同时，电压、电流和频率等电气参数也有其特定的符号表示，如U表示电压，I表示电流，f表示频率等。
电气参数如电压、电流和频率也有特定的符号，如“U”代表电压，“I”代表电流，“f”代表频率。 综上所述，熟悉和掌握这些图形符号和文字符号对于电气工程师和技术人员至关重要，它们是确保电路正常运行和安全性不可或缺的工具。
左零右火 三相五线制用颜色黄绿红淡楚鱼分别表私品W. N保护接地线双颜(PE)变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。同一台变压器供电的系统中，不宜保护接地和保护接零混用。
QF——断路器。断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
电路图中的符号有什么含义?
各自的意思：Ir 是过载长延时电流整定值；Isd是短路短延时整定电流值；tr是过载长延时整定的时间。有框架等级电流和壳架等级电流，tr为一般在过载（即超过Ir)时，遵循（已经设定好的）反时限曲线，出厂校验时，2Ir或其他倍数值对应个时间，也在这个反时限曲线上。
电压： 表示电压的符号为一个上箭头，下方通常标注电压值，如V。 电流： 电流的符号由一条带有箭头的直线表示，箭头方向指示电流的流动方向。 电池： 电池的符号通常为一个带有+和-标记的电池图标。 信号灯： 表示信号灯的图形有红绿灯，分别代表停止、警告或工作状态。
***型号含义：R-连接用软电缆(电线)，软结构。V-绝缘聚氯。 V-聚氯乙烯绝缘V-聚氯乙烯B-平型(扁形。S-双绞型。A-镀锡或镀银。F-耐高温P-编织P2-铜带屏蔽P22-钢带铠装Y—预制、一般省略，或聚烯烃护套FD—产品代号，指分支电缆。
这两个符号指的是手车式开关柜的断路器、隔离手车的连接图。其中双箭头的符号，代表的是手车的隔离插头、插座，包含上下两个插头、插座。左边的图中上下隔离插头直接相连，在电路中起到隔离的作用。右图中用一个带有“×”号的开关，这个元器件表示断路器，其中的“×”表示该开关带有灭弧功能。
电风扇的电路符号
1、电路图中的电风扇符号如图：风扇主要由扇头、叶片、网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机构等。电风扇的主要部件是：交流电动机。其工作原理是：通电线圈在磁场中受力而转动。电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。
2、风扇在电路中就是一个电动机的图符，有三相、单相电动机之分。在某些特定情况下，会用特殊符号来标注，但是在分析原理电路时，还是要从电动机的原理来考虑。
3、M是电机的电气图形符号，M2表示编号为2的电机，图中M2是控制摇头的电机。
4、空调的电气符号是：AHU，电风扇的电气符号是：CT。空调即空气调节器（air conditioner），又称冷气。是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、速度等参数进行调节和控制的过程。一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。
5、风扇在电气图形元件符号中可以表示为“电动机”的符号。具体哪种电动机根据风扇的电动机类型来画。图形符号是指以图形为主要特征，用以传递某种信息的视觉符号。它可以指导人们的行动，提醒人们注意或给以警告等。
6、风扇主要由扇头、叶片、网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机构等。电风扇的主要部件是：交流电动机。工作原理：直流电机、直流无刷电机等小功率电机在小型电扇中的应用也越来越广泛。电风扇工作时（假设房间与外界没有热传递）室内的温度不仅没有降低，反而会升高。
