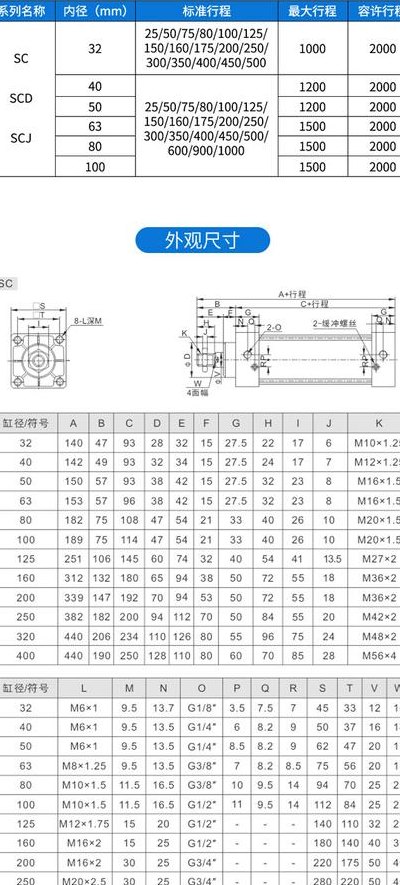

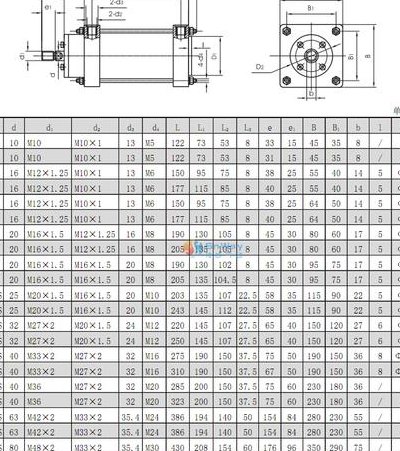

气缸型号长度对照表图（气缸型号和规格尺寸）

自由安装型气缸

- 自由型安装方式：气缸可以自由地安装在任何位置，不受限制。- 脚架型安装方式：气缸通过脚架固定，提供稳定的支持。 法兰型安装方式：- 前法兰型安装：气缸的前端配有法兰，可以与前面的法兰连接。- 后法兰型安装：气缸的后端配有法兰，可以与后面的法兰连接。

这种缸包括CRJ、CRJU（缸大小代号0.1mm）、CRA1（缸径30~100mm标准型）、CRQ2（缸径10~40mm薄型）、MSQ（缸径10~200mm摆动平台）系列。薄型气缸如SDA系列，缸径为Φ12mm～Φ100mm，行程不超过100mm。自由安装型气缸如CU系列，缸径为Φ6mm～Φ32mm，行程同样不超过100mm。

薄型气缸以其轻巧的特性，薄型气缸在紧凑空间中发挥威力，无需额外附件即可嵌入，内牙或外牙连接杆提供了灵活的安装方式。搭配导向元件，确保高效运行。 自由安装型气缸这种气缸的灵活性在于其长方形设计，可以从四个方向固定，适合对空间布局有要求的场景，输出连接杆同样具备内外牙选项。

自由安装型气缸特点为行程短，缸体为长方形。气缸输出连接杆分为内牙和外牙型。气缸可以从本体四个方向固定，多种安装方式。双轴气缸是将两个单杆薄型气缸并联在一起，具有埋入式本体安装固定形式，节省安装空间。具有一定的导向、抗弯曲及抗扭转性能，能承受一定的侧向负载。

齿轮齿条式摆缸有CRJ、CRJU（缸大小代号0.1mm），CRA1（缸径30~100mm标准型）、CRQ2（缸径10~40mm薄型）、MSQ（缸径10~200mm摆动平台）系列可供选择。薄型气缸（如SDA系列，缸径=Φ12mm～Φ100mm，行程≤100mm）和自由安装型气缸（如CU系列，缸径=Φ6mm～Φ32mm，行程≤100mm）。

Φ100mm，行程≤100mm）和自由安装型气缸（如CU系列，缸径=Φ6mm～Φ32mm，行程≤100mm）。标准气缸的主要特点和优势。气缸缸径分为32~320mm不等，气缸行程可达到2000mm。气缸前后端盖均有缓冲调节功能，使气缸活塞运行两端平稳，无撞击感。多种气缸安装附件可供选择，灵活多变。

STD多倍力气缸出力大小能做多大的?

1、多倍力气缸的理论出力表与回程拉力出力对照表参数主要包括63缸径、80缸径、100缸径的出力数据：63缸径：理论出力：该参数表示气缸在标准条件下能够产生的最大推力。具体数值需参考详细数据表，因不同型号和配置而异。回程拉力：回程拉力是气缸在返回行程中能够产生的拉力。

2、倍力气缸凭借其2倍、3倍、4倍、5倍、6倍等不同倍数，其出力叠加亦各不相同。缸径与气源压力也会影响倍力气缸的出力大小。以下为森拓厂家提供的80缸径倍力气缸出力对照表，供您参考。如需更详细的倍力气缸出力对照表，可前往森拓倍力气缸资料中心下载。

3、可以做几倍的具体得看客户要求而定，如对外形尺寸有要求的可以做小点，大小约为一个常规的水杯大小。产品虽然小但...2021年9月16日-倍力气缸吨位计算公式如下： 倍力气缸吨位=（缸径面积-活塞杆面积）*气压大小*倍力。

气缸缸径与推力对照表

1、总之，选择合适的缸径和设计合适的夹具可以提高工作效率，减少能源浪费，并确保气缸能够正常工作。

2、气缸的推力受力面积是75平方厘米，拉力受力面积是75平方厘米。输出力F(N)=受力面积（cm2）×工作压力（Mpa）。例如：当工作压力是0.5Mpa时，F推＝75×0.5×100=3925N。F拉＝75×0.5×100=3575N。基本概念 内燃机缸体上安放活塞的空腔。

3、根据公式，可计算得出F=F′/85%=155(kgf)。再根据使用压力5kgf/cm2和气缸的理论推力，查表得出应选择缸径为？63的气缸，以满足使用要求。值得注意的是，在实际操作中，气缸的缸径大小会直接影响到其工作性能。

4、缸径气缸的推力取决于多个因素，包括气缸的设计、工作压力、活塞面积等。通常，气缸的推力可以通过以下公式计算：\[ F = P \times A \]其中：- \( F \) 是气缸的推力（牛顿，N），- \( P \) 是气缸的工作压力（帕斯卡，Pa），- \( A \) 是活塞的面积（平方米，m）。

5、F=PS=0.8*40*14=4012N。其中F=PS、S=πr。F为力，单位为N P为压力，单位为Pa 或MPa （1000 000pa =1MPa）。而且能举起的重量4012/8=410公斤大于200kg。所以能举起。

6、要计算气缸的力（推力），可以按照以下步骤进行：了解公式：气缸推力的计算公式为 F = R/π/40 * P，其中 F 表示气缸的推力，R 是气缸半径（缸径的一半），P 是选择的气压。确定气缸半径：已知气缸缸径，需先将其除以2得到气缸半径 R。

气缸型号尺寸怎么量

1、测量气缸型号尺寸的方法如下： 准备工具：- 使用卡尺来测量气缸的外径、内径以及长度。- 使用千分尺或深度尺来测量气缸的壁厚。 观察气缸：- 查看气缸上的标记，了解其型号及尺寸信息。这些信息通常标注在气缸的一端或侧面。- 如果没有找到相关信息，可以查阅产品说明书或联系生产商获取。

2、气缸测量的步骤：首先要清洁缸筒然后把百分表调整到缸筒的名义尺寸；分别测量纵向和横向的上、中、下共6个缸径尺寸；其中与名义尺寸偏差最大的尺寸，认定是这个缸筒的磨损后的缸径最大的磨损尺寸与缸径的最大公差相比较的数值就是磨损量。

3、直接测量法、间接测量法。直接测量法：用卡尺或者外径千分尺直接测量气缸内径。间接测量法：先测量气缸筒的直径，再测量活塞的高度，然后计算出气缸的容积。

4、将百分表芯轴插入测量表杆上端，与表杆内活动杆接触后，大指针旋转10个格左右，拧紧锁紧螺母即可。选用适宜的测量接杆装在表杆下端横向活动测杆上，将内径量表插入汽缸未磨损部位，适当旋出横向活动测杆上的接杆，当百分表的大指针转动1～5圈时，拧紧接杆上的锁紧螺母。
