空开电表线缆对照表图（空开电表线缆对照表图片）

24000w用电量要几多平方铜线?电表多大?空开多大

1、单相电应铺设35平方的铜芯电缆线或50平方的铝芯电缆线，电表和空开的容量应大于110A；三相电铺设6平方的铜芯线或10平方的铝芯线即可。

2、至少需125A，没别的要求，建议使用NM1-250s 160A此规格。

三相四线互感器空开电表接线图

1、接线图：三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：7为电流进线，依次接互感器A、B、C相电互感器的S1。9为电流出线，依次接互感器A、B、C相电互感器的S2。8为电压接线，依次接A、B、C相电。10端子接零线 。

2、三相四线电能表带电流互感器的接线如下图：这样接线，电度表是测量某一倍率下，互感器的电流，测量互感器对应使用的电能，再根据电度表显示的数字，乘以倍率，得出实际使用的电能。

3、电流互感器与三相四线电度表的正确接线为：电源线从互感器P1面穿过，二次线KK2端分别接电度表的3端，借本相电源线接2端，其它相以此类推。如果电源线从互感器P2面穿过，二次线KK2端分别接电度表的1端（如上图所示）。

4、个单项电表。3个互感器接线图如下：接线图 直接式的接线比较简单，编号从1到10，只看到底部的7个接线柱，其实还有8三个接线柱，只不过这三个接线柱和147用连接片短接了，所以不需要再接线。这种直接式的三相四线电表的接线顺序是：147接三相电源的进线，369接出线，最后的10接进出的零线。

5、三相四线制电度表有直接是电度表和带电流互感器电度表。具体接线图如下 三相带脱扣器的断路器直接接在三相四线制的电源侧。

电线平方与功率对照表

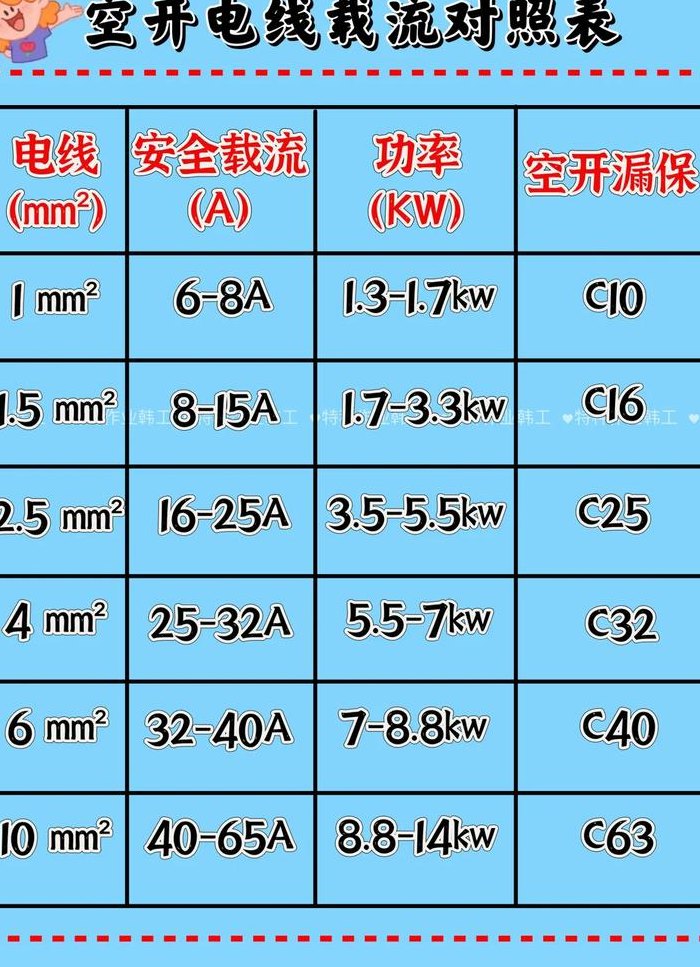

1、电线平方与功率对照表如图：I 是电流=A；P是功率=W；空开大小计算：三相电：电流=功率÷380÷732；单相：功率单位是W ÷220=电流也就是A。一般负载（也可以成为用电器，如电灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。

2、对照表如下：家用常用电线功率：5平方的塑铜线可容纳2200W、5平方的塑铜线可容纳3500W、4平方的塑铜线可容纳5200W、6平方的塑铜线可容纳8800W、10平方的塑铜线可容纳14000W。

3、电线平方数与功率承载能力之间存在直接关系。电线平方数，即电线的横截面积，决定了电线能够安全承载的电流大小，进而影响其传输功率的能力。以下是一个对照表，展示了不同平方数的电线所能承载的大致功率：- 1平方毫米的电线，大约可承载8千瓦的功率。

4、电线平方与功率对照表如下：铜线平方对应的功率是根据电流算出来的，具体分两种算法：电线的载流量可以通过查表方法得到，这种方法方便、直观。通过计算方法得到。已知纯铜电线的横截面积为S（mm2），一般电流密度取6A/mm2，电线的载流量I（A）=S（mm2）X6A/mm2。

5、为了更直观地理解这一关系，我们可以参考一个对照表。

6、以下是常见电线功率与平方对照的大致内容（适用于铜芯电线，环境温度25℃左右，明线铺设）：1平方铜芯线，安全载流量约为6-8A，在220V电压下，可承载功率约1320 - 1760W；在380V电压下，可承载功率约3948 - 5264W 。
