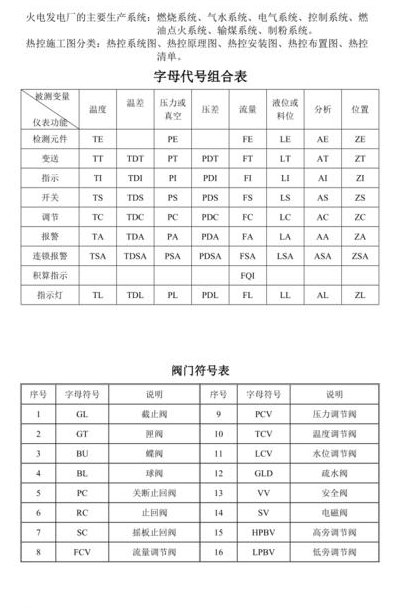

热工仪表符号对照表图（热工仪表符号对照表图片大全）

电器开关符号简析

1、据说电器开关符号起源于二战时期，当时的科学家和工程是们需要用二进制来表示电源的开关按钮和其他功能的按钮，就研制了一些简单的。例如最早的在二进制中的[1]用来表示开启、[O]代表关闭的意思一样。不过在后来这些定义发生了改变。

2、开启式按钮：适用于嵌装固定在开关板、控制柜或控制台的面板上，符号为K。保护式按钮：带保护外壳，可以防止内部的按钮零件受机械损伤或人触及带电部分，符号为H。防水式按钮：带密封的外壳，可防止雨水侵入，符号为S。防腐式按钮：能防止化工腐蚀性气体的侵入，符号为F。

3、单极开关符号：通常表示一个开关控制一个电路，符号为一个单独的圆圈或方块。 双极开关符号：表示一个开关同时控制两个电路，常用于控制照明或电源等。符号中通常有两个圆圈或方块相连。 三极开关符号：用于控制三个电路，常见于更复杂的电气系统中。

4、在科技产品的早期发展过程中，电源开关主要以简单的物理开关形式出现，符号设计相对简单。传统的1和0代表电路的通与断，是二进制逻辑的象征。随着微电子技术的发展，电源开关符号逐渐演变为目前常见的圆圈加竖线的组合。

5、开关电器符号主要包括以下几种： 电源开关符号：通常用“┃”表示电源开关闭合，即开关处于开启状态；用“┃断线”表示电源开关断开，即开关处于关闭状态。这是最基本的开关符号，广泛应用于各种电器设备和电路图中。按钮开关符号：通常采用“I”表示按钮开关的开启状态，“O”表示关闭状态。

热水锅炉安全操作规程是什么?

1、热水锅炉的安全操作规程是确保设备正常运行和人员安全的重要保障。规程主要包括锅炉启动、运行、停炉和保养等内容。在启动前，需要进行一系列检查和准备工作，包括水压试验、烘炉和煮炉等。这些步骤可以确保锅炉处于安全可靠的运行状态。

2、炉水温度从10℃到100℃可以随意设置，锅炉既可以供应热水洗澡又能提供开水饮用，可以一炉两用。

3、除尘装置落灰口应封闭严密，不可漏风。检查锅炉符合运行要求后，即可开始进行进水，开启锅筒上的空气阀。进水应缓慢，检查人孔、手孔及各部位的阀门、法兰是否有漏水现象。

4、锅炉运行中，严禁在有压力或炉水温度较高的情况下，修理锅炉受压元件， 以防止热水喷出伤人。4 正常停炉 1 停止向煤斗上煤，使煤苍内存煤全部进入炉膛，待煤层完全燃尽后，停止 炉排转动。 2 待炉排停止后，停止鼓风、引风机；炉水温度下降至50℃以下时，方可停 止循环泵。

5、安全保护装置的校验步骤包括严格遵守《小型和真空热水锅炉安全监察规程》，确保锅炉本体上表面始终与大气相通，锅炉顶部表压保持零状态，检查自控系统的安全保护和报警装置。真空热水炉的运行调节主要依据供热需求的变化调整燃料量、风量和循环水量。

热工数显仪表标牌符号OUT代表什么意思是输出吗

OUT是代表输出，这个输出是电信号的输出，有4-20mA和1-5V两种。一般远程传送是采用4-20mA的电流信号，而就近传送是采用1-5V的电压信号。

图形符号的国家标准

电气图纸的符号有规范，原有的规范相对简单，但我国加入世界标准化组织后进行了并轨修订，现在的规范是较复杂的图表，不长期接触该规范很容易一头雾水。

中国的安全标志设计、颜色、图形符号以及使用条件，由《安全标志》(GB 2894)这一国家标准来规范，它取代了多个旧版本标准，如GB 2894-1996和GB 16179-1996等，并于2008年更新了38个图形符号，增加了如禁止叉车通行等警示内容[4]。

当然，GB/T 4728 标准中规定的多为基本的电气图形符号。GB/T 4721-2018《电气简图用图形符号 第1部分：一般要求》中指出：GB/T 4728包含约1900个图形符号。它规定了用于电气简图的“国际语言”。类似于单词可以组合形成更为复杂的说明与含义，GB/T 4728的图示表达可组合成更形象更专业的符号。

GB/T 4725-2005 电气简图用图形符号 第5部分：半导体管和电子管 。GB/T 4724-2005 电气简图用图形符号 第4部分：基本无源元件 。GB/T 4723-2005 电气简图用图形符号 第3部分：导体和连接件 。GB/T 4722-2005 电气简图用图形符号 第2部分 符号要素、限定符号和其他常用符号。

传感器型号命名遵循国家标准GB/T76662005，由“主题词+四级修饰语”构成，图形符号由符号要素正方形和等边三角形等组成，分别代表不同的含义。传感器型号命名的具体含义如下： 主题词：为“传感器”。 一级修饰语：描述被测量，例如接近、温度、压力等。
