梯形图所有指令对照表（梯形图指令表在线转换）

plc梯形图的常用指令有哪些?

1、逻辑推入栈指令LPS （分支或主控指令）逻辑推入栈指令在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。逻辑弹出栈指令LPP（分支结束或主控复位指令）逻辑弹出栈指令在梯形图中的分支结构中，用于将LPS指令生成一条新的母线进行恢复。

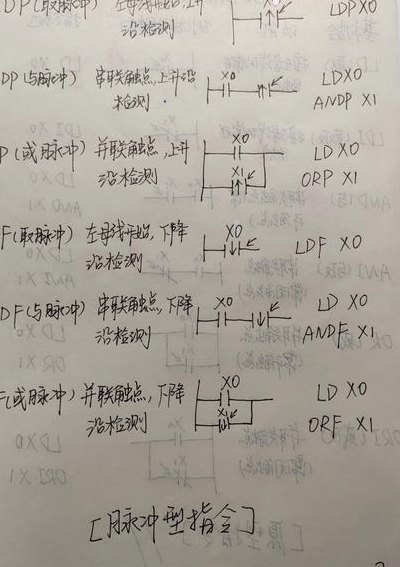

2、LD（取指令）将常开触点连接到左总线的命令，用于从常开触点开始的每条逻辑线。LDI（取反指令）常闭触点和左总线连接命令，用于从常闭触点开始的每条逻辑线。LDP（取上升沿指令）与左总线常开触点上升沿检测指令，仅用于打开一个扫描周期，该扫描周期指定位元件的上升沿（从关到开）。

3、MOV_B：赋值指令。移动字节指令将输入字节移至输出字节，不改变原来的数值。P：正向转换（EU）触点。信号由低电平向高电平跳变时（只有在跳变的时刻），此触点闭合。N：负向转换（ED）触点。信号由高电平向低电平跳变时，此触点闭合。

4、基本指令概览：PLC的基本指令包括基本逻辑指令、步进梯形图指令等。这些指令的种类及其功能如下所示： 基本逻辑指令：这类指令包括与（AND）、或（OR）、非（NOT）、异或（XOR）等，用于实现基本的逻辑运算。

5、三菱PLC梯形图中的指令符号代表着一系列的操作和控制逻辑，是编程人员构建自动化控制系统的重要工具。

6、P0、PP2处不需要加上各自启动的开关。但是CJ指令前X2，X3，X4之间需要加入互锁，避免3个CJ指令可能出现同时执行的误操作。

三菱plc跑马灯梯形图比较指令

三菱plc跑马灯梯形图比较指令：X0启动。X1停止。Y0，Y1，Y2，Y3，Y4，Y5，Y6，Y7八盏灯。

三菱PLC跑马灯梯形图比较指令的设计主要依赖于其内置的逻辑控制功能。在实现跑马灯效果时，虽然直接提及“比较指令”可能不是最直接的方法（因为跑马灯通常通过移位寄存器或定时器等实现顺序控制），但我们可以从逻辑控制的角度来理解。

使用X0按钮作为启动信号，当X0被激活时，跑马灯开始工作。 X1按钮则用于停止跑马灯，一旦X1被触发，跑马灯将停止所有活动。 跑马灯效果通过控制Y0至Y7共八盏灯的亮灭来实现，这些灯通常连接到PLC的输出端口。

如图所示，三菱FX系列PLC，8个灯跑马灯的IO分配表。望采纳。。

例如，当某个输入信号被激活时，Z0可以自增，从而控制一系列输出信号依次激活，形成跑马灯的效果。这种应用展示了变址寄存器在实现复杂控制逻辑时的实用性。总的来说，Z0在三菱PLC中是一个功能强大的工具，它提供了灵活的寻址方式和动态控制的能力，使得PLC程序能够应对更加复杂和多变的控制需求。

不断深入学习。PLC控制是个永远学不完的行业，不同的品牌和系列，有不同的编程方法和指令，有不同的硬件控制方法。譬如日本三菱plc和德国西门子plc，属于日系和德系，编程指令和硬件都有很大的不同。所以自动化控 制就是不断学习的过程。有个好的老师。

PLC原理:写出下列梯形图的指令表程序

1、首先，我们需要将梯形图中的逻辑关系转化为指令形式。以一个简单的示例为例，假设我们有以下梯形图逻辑： 当输入信号X0闭合时，输出Y0闭合。 当输入信号X1闭合时，输出Y0断开。

2、输入信号接通时，启动计数器。 每经过一个时钟周期，计数器值增加1。 当计数达到预设值时，输出停止信号。转换后的指令表如下： 输入信号IN接通时，执行指令：SET计数器1。 每经过一个时钟周期，执行指令：加1计数器1。 当计数器1的值等于预设值时，执行指令：输出停止信号OUT。

3、下面是梯形图：以三菱为例，输入端 X0接SB2。输出端 Y0接启动电机M1，Y1接关闭电机M2。指令表如下。

4、END 这个程序看起来非常直接，它涉及到对输入信号X1到X6的处理，并通过定时器T0和T1控制输出Y0到Y3的状态。程序中使用了逻辑与（ANI）和逻辑或（OR）指令，以及定时器指令（OUT T0和OUT T1）。在这个程序中，当输入X1和X0同时存在时，Y0会被激活。如果X2和X1同时存在时，Y1会被激活。

5、以三菱PLC为例，输入端X0连接按钮SB2。输出端Y0用于启动电机M1，Y1用于关闭电机M2。具体指令语句如下：LDP X0 OR M0 ANI T2 OUT M0 OUT T2 K1500 //设定时间5分钟，即150秒。LDP X0 OR Y0 ANI Y1 ANI T0 OUT Y0 OUT T0 K50 //开启5秒后关闭M1。LD T2 //5分钟后启动M2。

西门子PLC梯形图所有指令符号

1、F5：常开接点输入。F6：常闭接点输入。F7：线圈输出。F8：功能指令输入。F9：横线输入。Shift相关的：Shift+F3：梯形图进入监控模式(可在线编辑)。Shift+F5：并联常开接点输入。Shift+F6：并联常闭接点输入。Shift+F9：竖线输入。Shift+delete：删除光标所在一行的内容。Shift+insert：插入一行。

2、在PLC梯形图中，符号代表着丰富的功能和元件类型。X代表输入继电器，Y则表示输出继电器，D是数据存储器，M是辅助继电器，T是时间继电器，C则是计数器。在西门子系统中，I和O分别表示输入和输出继电器，V是变量存储区，M是位存储区，T和C同样代表时间继电器和计数器。模拟量输入和输出分别用AI和AO表示。

3、西门子博图SCL语言在逻辑实现方面比梯形图更具优势，学习过程中，我整理了一些SCL的基本指令。起保停 - 梯形图与SCL直观比较：通过符号【：=】为线圈赋值，使用AND与OR进行逻辑判断。IF..ELSE - 点动 - 梯形图与SCL直接比较：SCL条件为TRUE时，将变量置位。需添加ELSE对变量执行复位操作。
