接线端子电流对照表图（接线端子电路图）

三相四线电表的接线图

1、接线图：三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：7为电流进线，依次接互感器A、B、C相电互感器的S1。9为电流出线，依次接互感器A、B、C相电互感器的S2。8为电压接线，依次接A、B、C相电。10端子接零线 。

2、正泰dts634型三相四线电子式有功电能表接线：1，4，7，接三根火线的进线。3，6，9，接三根火线的出线。10接零线。三相四线电子式有功电能表的电压采样单元和电流采样单元的信号输出端连接电能表计量单元的信号输入端。

3、相4线电表接线图如下图所示。正确接线方法：将电表固定在墙上，下方的接线口从左到右进行排序，一共有11个接口，编号1-11。将编号5接口，分别与电源侧三相火线连接。将编号9接口，分别与负载的三相火线连接。将编号8接口，分别与7接口连接。

4、个单项电表。3个互感器接线图如下：接线图 直接式的接线比较简单，编号从1到10，只看到底部的7个接线柱，其实还有8三个接线柱，只不过这三个接线柱和147用连接片短接了，所以不需要再接线。这种直接式的三相四线电表的接线顺序是：147接三相电源的进线，369接出线，最后的10接进出的零线。

容量是200A的线要用多大的线鼻子?

1、根据电线电流对照表，容量为200A的线的安全截流量是50平方毫米的铜芯电线。线鼻子的选择依据是电线的截面积，即35平方毫米的电线应使用35平方毫米的线鼻子，70平方毫米的电线应使用70平方毫米的线鼻子。因此，对于50平方毫米的铜芯电线，应该选用50平方毫米的线鼻子。

2、根据电线电流对照表，容量是200A的线安全截流量是50平方的铜芯电线。线鼻子的选择是多大的线用多大的线鼻子，比如35平方电线用35的线鼻子，70平方的电线用70平方的线鼻子。那么50平方的铜芯电线用50平方的线鼻子。

3、铜线ot开口鼻子的型号单位如果是200a，适用的是50平方线缆接头，原因如下：铜鼻子型号号及含意，比如：OT10-8， O是代表型号。T是代表材质。 10代表接线平方（用与接8-10平方的线缆）。 -8代表螺钉孔径。

4、例如，240平方毫米和185平方毫米的电缆建议使用600A的铜鼻子；150平方毫米和120平方毫米的建议使用500A；95平方毫米建议使用400A，70平方毫米建议使用300A，50平方毫米建议使用200A，35平方毫米建议使用100A，而110和6平方毫米的电缆则分别建议使用60A、30A和15A的铜鼻子。

5、铜线OT开口鼻子的型号单位如果是200A，适用的线缆接头通常是50平方。以下是对原有文本内容的润色和修正： 铜鼻子型号及含义：例如OT10-8，O代表型号，T代表材质，10代表适用线缆的平方数（适用于8-10平方的线缆）。-8代表螺钉孔径大小。

6、空气开关：400A（选择透明塑料外壳，便于检修时观察明显断开点和触头使用情况）导线：变压器至空气开关使用4*70平方毫米铜芯线。导线：互感器二次侧连接线5平方毫米单股铜芯线。

三相四线电能表带电流互感器怎么接?画个图标示一下。

1、这样接线，电度表是测量某一倍率下，互感器的电流，测量互感器对应使用的电能，再根据电度表显示的数字，乘以倍率，得出实际使用的电能。

2、三相四线电表接线图/接线方法：翻过接线端子盖，就可以看到三相四线电表接线图。其中7接电流互感器二次侧S1端，即电流进线端；9接电流互感器二次侧S2端，即电流出线端；8分别接三相电源；11是接零端。为了安全，应将电流互感器S2端连接后接地。

3、对于低压三相电能表，联全接线可如下图接线。虽然可以联合接线，但对于贸易结算用电能计量装置，互感器是专用的，不能接入电流表等负载。

4、三相四线制有功带电流互感器电能表计量原理图：接线如下：三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：7为电流进线，依次接互感器A、B、C相电互感器的S1。9为电流出线，依次接互感器A、B、C相电互感器的S2。

5、三相四线插卡电表带互感器接如图：三相电表互感器接线基本要求：电度表的额定电压应与电源电压一致，额定电流应是5A的。要按正相序接线。电流互感器要和LQG型的，精度应不低于0.5级。电流互感器的极性要用对。二次线应使用绝缘铜导线，中间不得有接头。

6、三相四线电表（带互感器）接线方法如上图：一般打开电能表的接线端子盖，就可以看到三相四线电表接线图。其中7接电流互感器二次侧S1端，即电流进线端；9接电流互感器二次侧S2端，即电流出线端；8分别接三相电源；11是接零端。为了安全，应将电流互感器S2端连接后接地。

电流互感器接线图

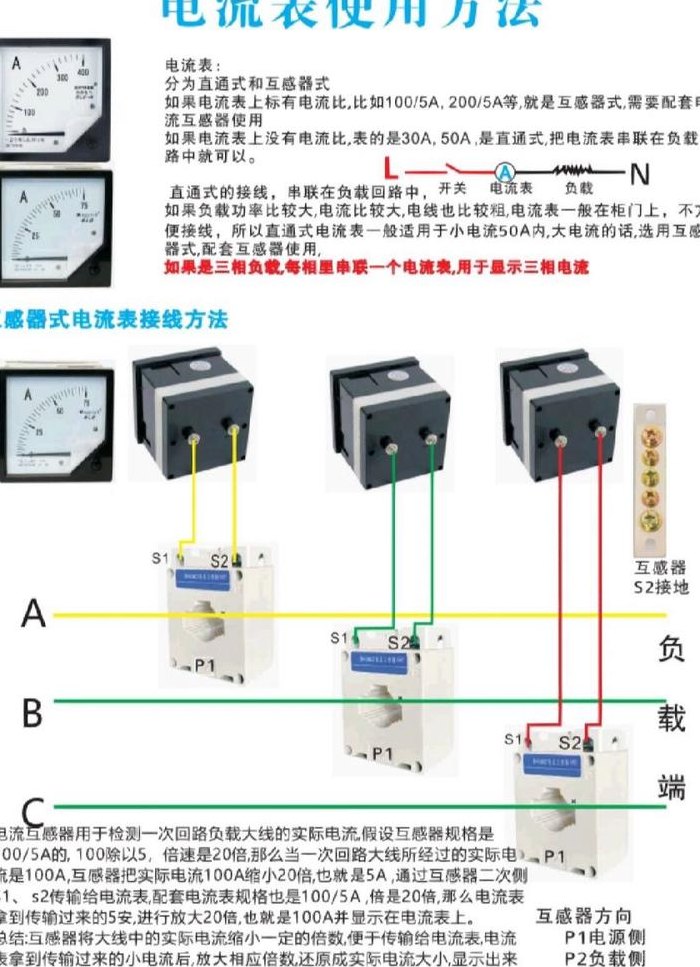

1、电流互感器二次线的接线原理图，详见下图：下图为电流互感器接线实物图，你可以参照图自己仔细看着接吧！电流互感器的穿线方法图示。

2、三相四线电能表带电流互感器的接线如下图：这样接线，电度表是测量某一倍率下，互感器的电流，测量互感器对应使用的电能，再根据电度表显示的数字，乘以倍率，得出实际使用的电能。

3、零序电流互感器与电缆线路配合使用时，电缆的接地线不能穿过零序电流互感器，否则会造成相互抵消的情况，出现零序电流测量错误。

4、低压电流互感器的S2是要接地，接线如图：S2对应图中的K关于电流互感器接线的几点要求①电流互感器二次侧不允许开路二次开路可能产生严重后果，一是铁芯过热，甚至烧毁互感器；二是由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备的安全。
